Tiger kjetting- og jekketaljer for bruk offshore

Verifisert i henhold til tilleggskravene gitt i NORSOK R-002

Kjettingtalje type TCB14 med overlastbeskyttelse

Kjettingalje, utviklet for bruk offshore.

Jekketalje type PROLH med overlastbeskyttelse

Jekketalje, utviklet for bruk offshore.

Tiger kjetting- og jekketaljer (med overlastbegrenser) er testet og verifisert i henhold til tilleggskravene gitt i NORSOK R-002. Les mer her...

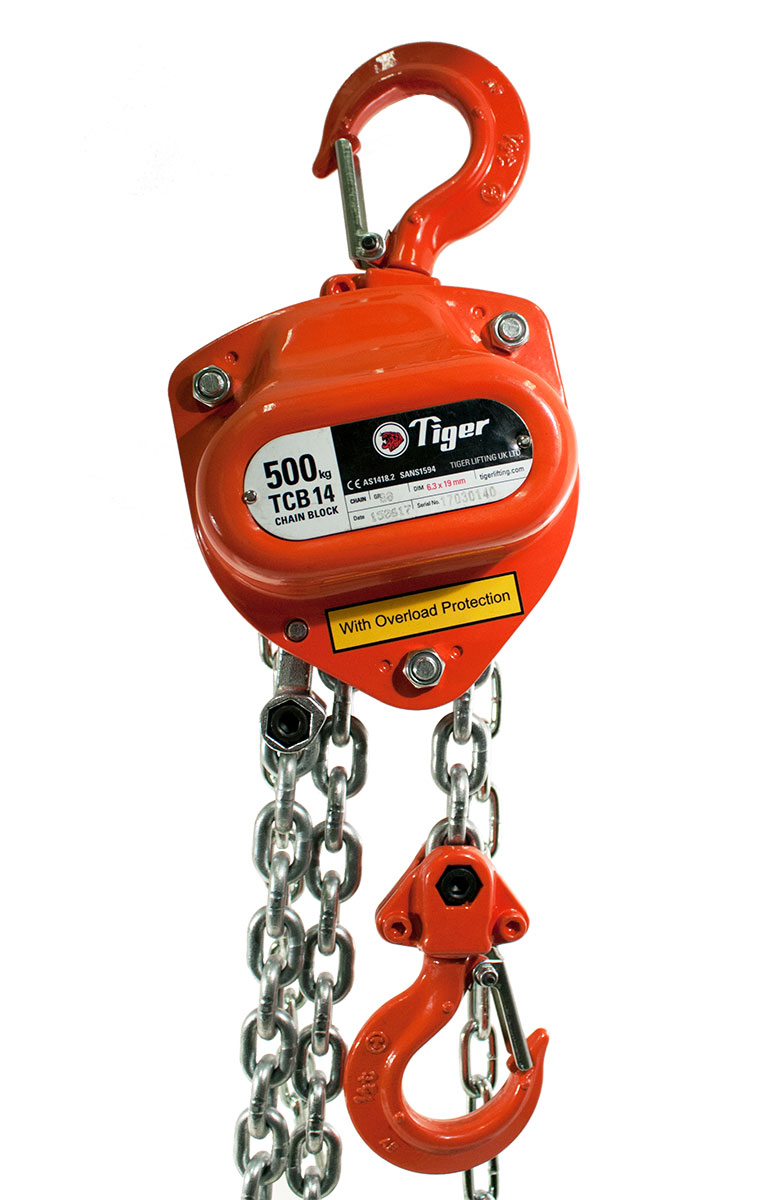

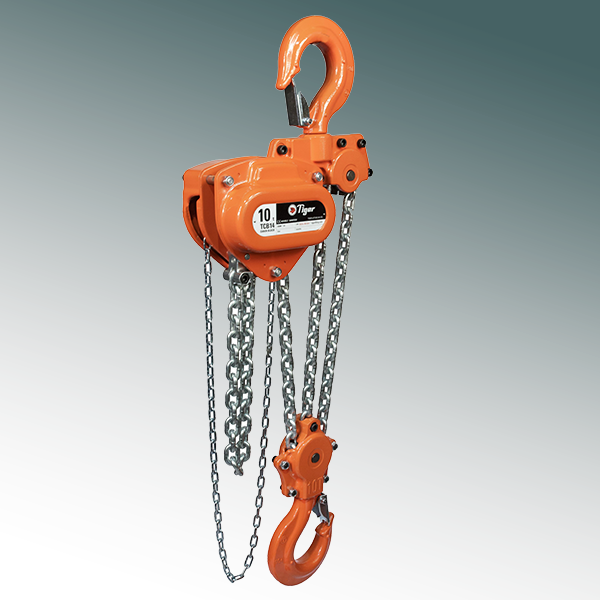

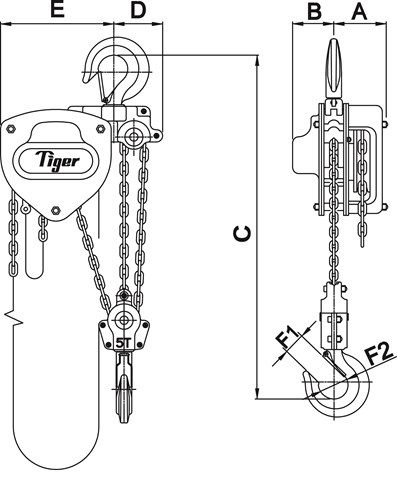

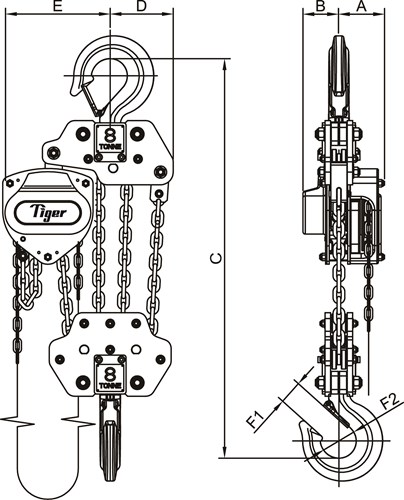

Tiger kjettingtalje Modell TCB14 med overlastbeskyttelse

TCB14 kjettingtalje er utviklet for bruk offshore. Den leveres med overlastbegrenser, og har pulverlakkert overflate som gir god motstandsbeskyttelse mot orrosjon. Den tåler temperaturer fra -40°C til +50°C. Møter eller overgår alle internasjonale standarder. DNV-GL har også verifisert at taljene tilfredsstiller tilleggskravene i NORSOK R-002. Standard løftehøyde 3 meter. Se tabell under for mål.

Spørsmål? Ring 55 32 58 00 eller send en e-post.

Spesifikasjoner.

Artikkel nr.	WLL tonn	A mm	B mm	D mm	E mm	F1 mm	F2 mm	C mm	Kjetting dim. mm	Antall fall	Vekt kg	Vekt pr. mtr. ekstra Kg
0252302	0,5	93	66	52	80	24	38	305	6,3 x 19	1	10,8	1,86
0252304	1	93	66	63	87	28	45	340	6,3 x 19	1	11,8	1,86
0252306	1,5	98	73	78	105	34	51	385	7,1 x 21	1	16,2	2,10
0252308	2	101	79	82	115	35	53	420	8,0 x 24	1	20,0	2,39
0252312*	3	109	84	98	157	36	56	550	10 x 30	1	30,8	3,17
0252316	5	101	79	122	210	49	70	575	8x 24	3	37,8	5,17
0252318	8	101	79	140	230	51	78	745	8 x 24	4	64,0	6,56
0252320**	10	109	84	153	263	54	87	660	10 x 30	3	64,0	7,54
0252327	15	109	84	225	374	59	81	840	10 x 30	5	128,5	11,85
0252330**	20	161	90	148	347	81	110	1 050	10 x 30	6	178,7	14,20
0252333	30	220	220	388	388	91	135	1 200	10 x 30	10	306,9	23,80

* Denne er tilgjengelig med to fall på forespørsel.
** Leveres med grade 100-kjetting.

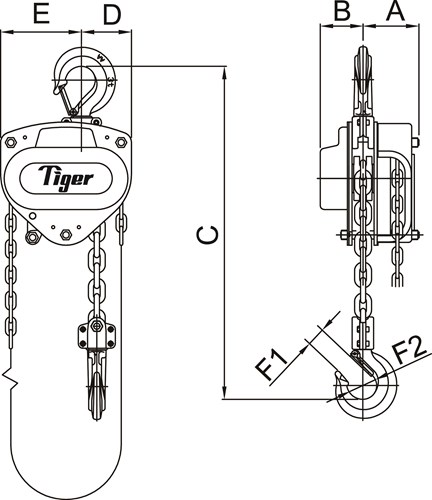

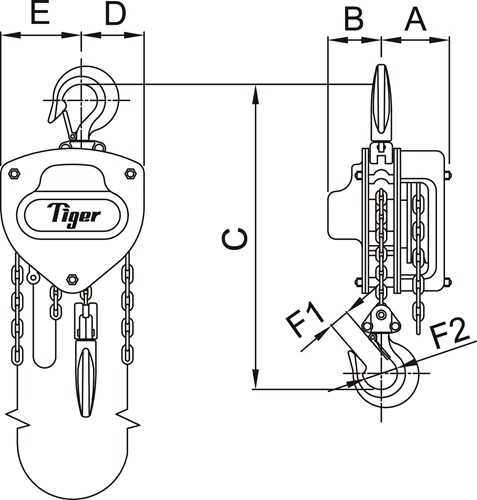

0,5t - 2,0t

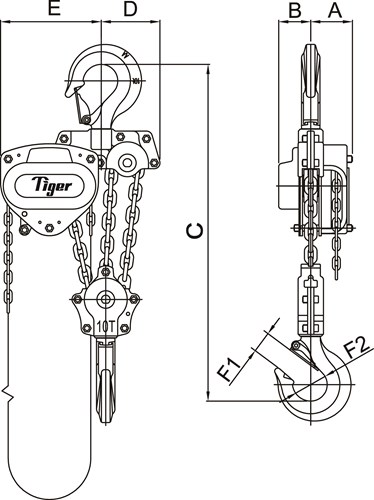

10t

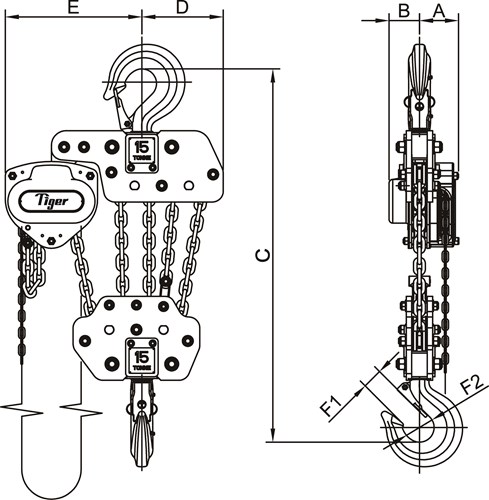

15t

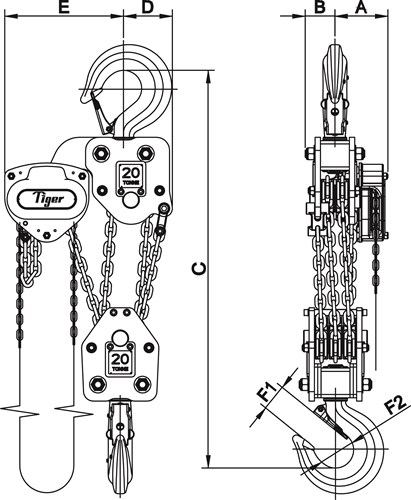

20t

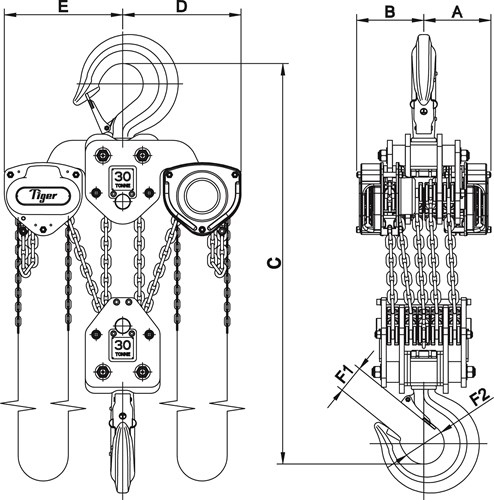

30t

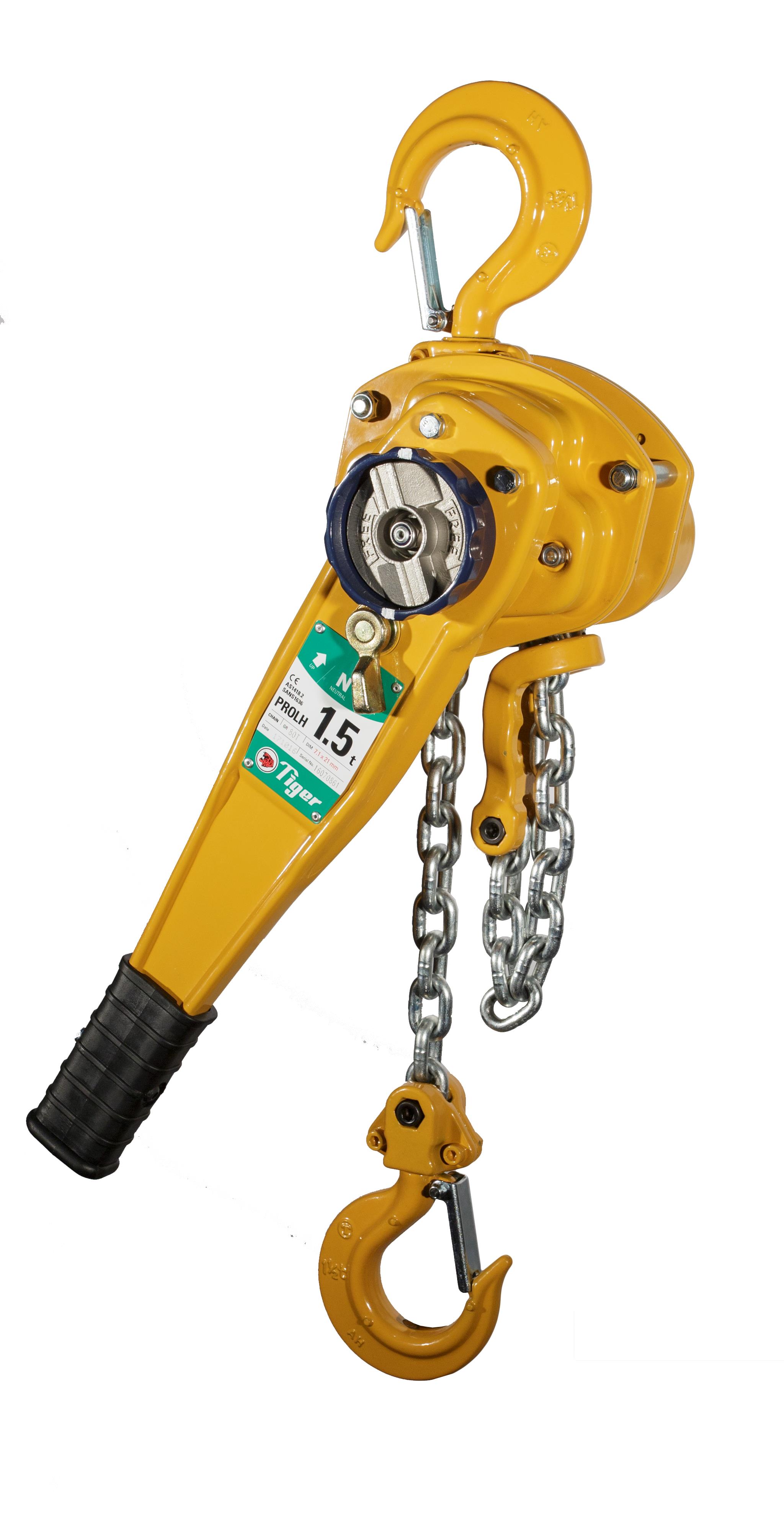

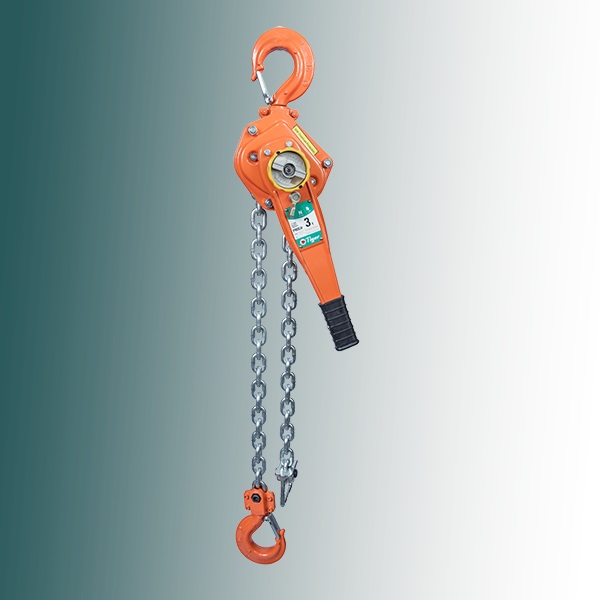

Tiger jekketalje Modell PROLH med overlastbeskyttelse

PROLH jekketalje er utviklet for bruk offshore. Den har overlastbegrenser og pulverlakkert overflate som gir god beskyttelse mot korrosjon. Den tåler temperaturer fra -40°C til +50°C. Møter eller overgår alle internasjonale standarder. DNV-GL har også verifisert at taljene tilfredsstiller tilleggskravene i NORSOK R-002. Standard løftehøyde 1,5 meter.

Spørsmål? Ring 55 32 58 00 eller send en e-post.

Spesifikasjoner.

Artikkel nr.	WLL tonn	A mm	B mm	C mm	D mm	E mm	F1 mm	F2 mm	Kjetting dim. mm	Antall fall	Vekt kg
0251936	0,8	128	236	295	158	99	28	45	6,3 x 19	1	7,5
0251939	1,6	154	360	320	172	104	34	51	7,1 x 21	1	10,5
0251942	3,2	182	360	400	195	108	36	56	10 x 30	1	18,0
0251945	6,3	242	360	570	195	108	49	70	10 x 30	2	28,5
0251948*	10	370	360	630	195	108	54	87	10 x 30	3	45,0

* Leveres med grade 100-kjetting.

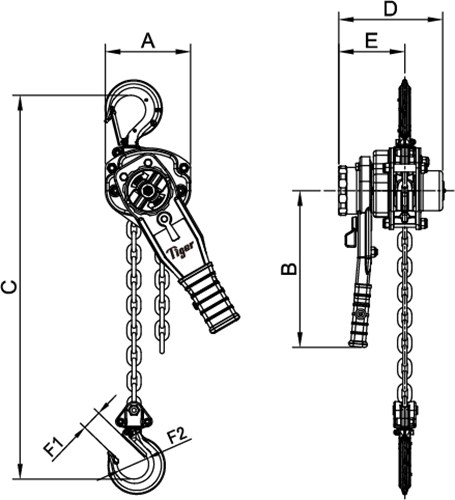

0,8 til 3,0 tonn

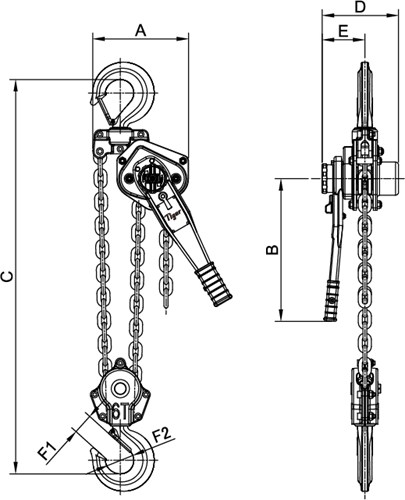

6,0 tonn

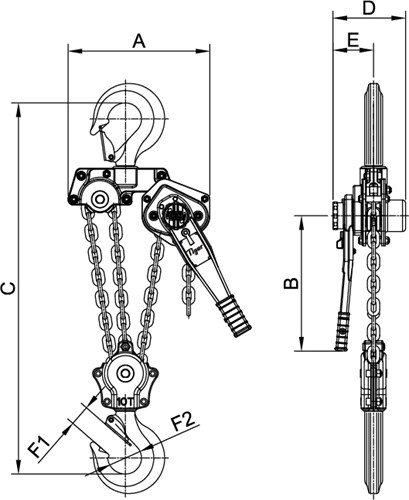

10,0 tonn

Tiger kjetting- og jekketaljer (med overlastbegrenser) er testet og verifisert i henhold til tilleggskravene gitt i NORSOK R-002.

Testingen ble utført hos DNV-GL AS "Corrosion and Materials Technology Laboratory" i Bergen.
NORSOK R-002 er en av de mest normative standardene for løfteinnretninger og løfteredskaper, og den går lenger enn de fleste andre standarder for å øke sikkerheten i olje- og gassindustrien. Den går målrettet mot kjente feilmodus som kan forekomme i masseproduserte produkter.

Omfanget av testen inneholder:
- Test av overlastbegrenser
- Testing av de to uavhengige bremsemekanismene
- Forskjellige last og funksjonstester
- Testing av endestoppere mot kjettingens bruddlast

Fabrikasjonsdokumentasjon i forhold til kravene om korrosjonsbeskyttelse ble gjennomgått i forbindelse med testingen og tilfredsstiller kravene i standarden.

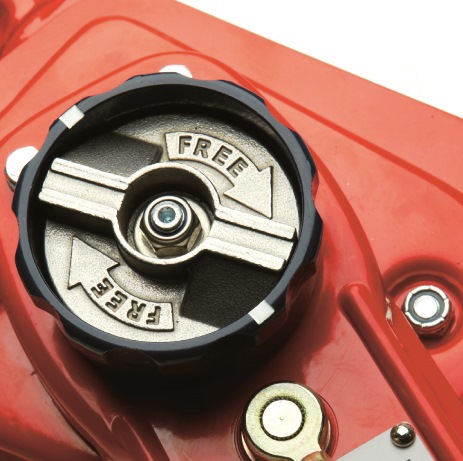

Tiger TCB14 og SS12 kjettingtaljer, samt PROLH og SS11 jekketaljer er utstyrt med Tigers patenterte dobbel pal-design. Denne utviklingen garanterer permanent inngrep av minst en av de pendlende palene og sikrer maksimal bremseeffektivitet.

DNV-GL
Drevet av formålet med å sikre liv, verdier og miljø, gjør DNV-GL organisasjoner i stand til å drive fram sikkerheten og bærekraften i sin virksomhet. DNV-GL tilbyr klassifisering og teknisk kvalitetssikring sammen med programvare og uavhengig sakkyndig rådgivning til maritim-, olje og gass- og energiindustri. De tilbyr også sertifiseringstjenester til kunder over et bredt spekter av bransjer. DNV-GL opererer i mer enn 100 land, og har over 16 000 fagfolk dedikert til å hjelpe sine kunder til å gjøre verden tryggere, smartere og grønnere.
