MAXTECH® løftemagneter – QZ og PML
Permanente løftemagneter for håndtering av egnet ferromagnetisk gods. Seks modeller fra 100 til 2 000 kg med manuell betjening, kompakt konstruksjon og uten behov for elektrisk strøm.
Permanente løftemagneter
- Aktiveres og deaktiveres med manuell hendel.
- Uavhengige av ekstern strømtilførsel.
- For egnet flatt stålmateriale og sylindrisk gods.
- Norsk brukermanual og leveransedokumentasjon – avklares per modell.
Modeller og løftekapasitet
Oversikten viser produsentens nominelle verdier. Maksimal avtrekksstyrke er ikke det samme som tillatt arbeidslast. Oppgitt sikkerhetsfaktor er 3,5:1.
| Modell | Bæreevne flatt gods | Bæreevne sylinder | Maks. avtrekksstyrke | Egenvekt |
|---|---|---|---|---|
| QZ-0.1 | 100 kg | 30 kg | 350 kg | 3,2 kg |
| QZ-0.3 | 300 kg | 100 kg | 1 050 kg | 11,2 kg |
| PML-300 | 300 kg | 100 kg | 1 050 kg | 10 kg |
| PML-600 | 600 kg | 200 kg | 2 100 kg | 24 kg |
| PML-1000 | 1 000 kg | 300 kg | 3 500 kg | 45 kg |
| PML-2000 | 2 000 kg | 600 kg | 7 000 kg | 80 kg |
Viktig: Faktisk løftekapasitet påvirkes av materialtype, godstykkelse, luftgap, kontaktflate, overflate og godsets geometri. Bruk alltid tabeller, belastningsdiagram og instruksjoner for aktuell magnet. PML-300: tilgjengelighet på forespørsel.
QZ-serien – 100 og 300 kg

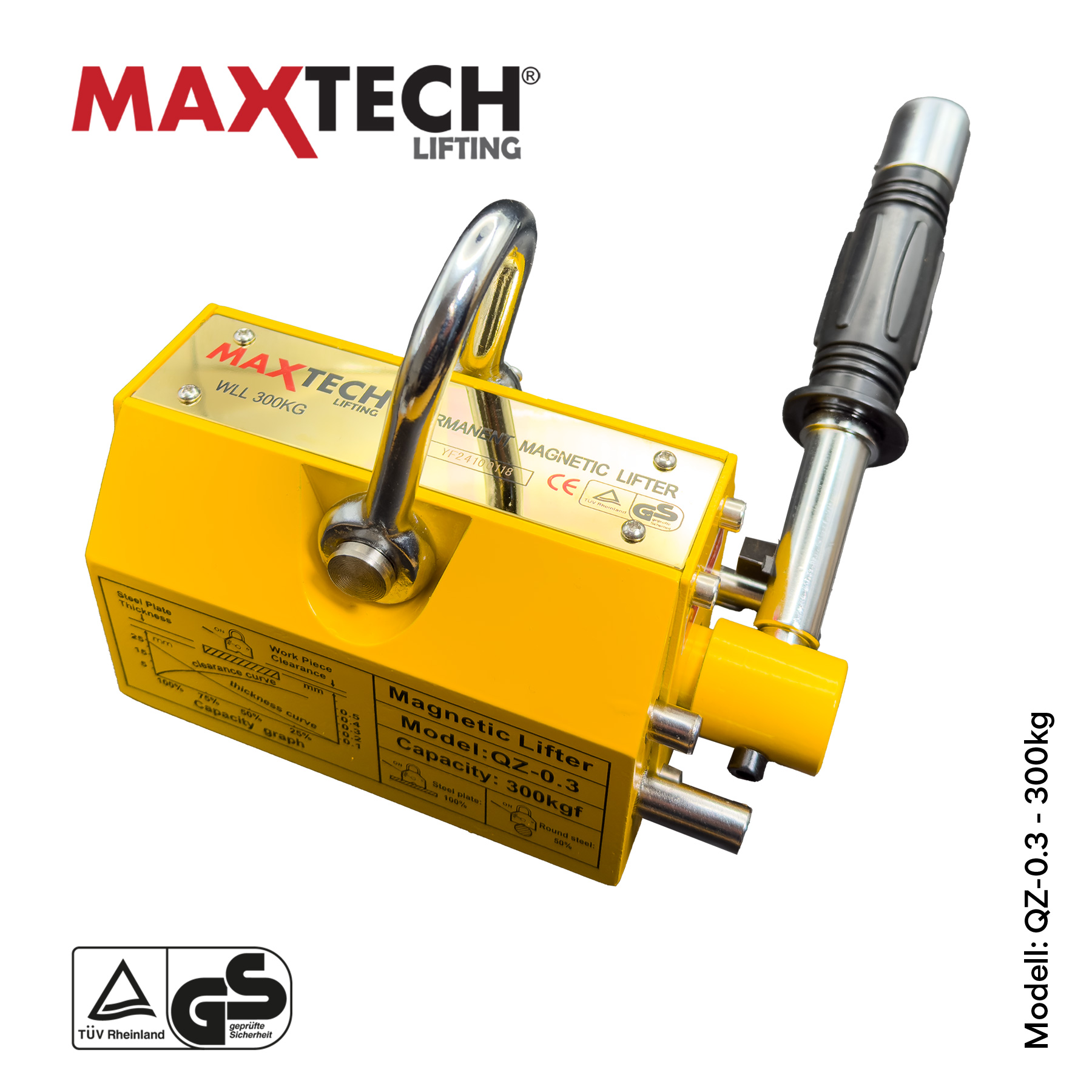

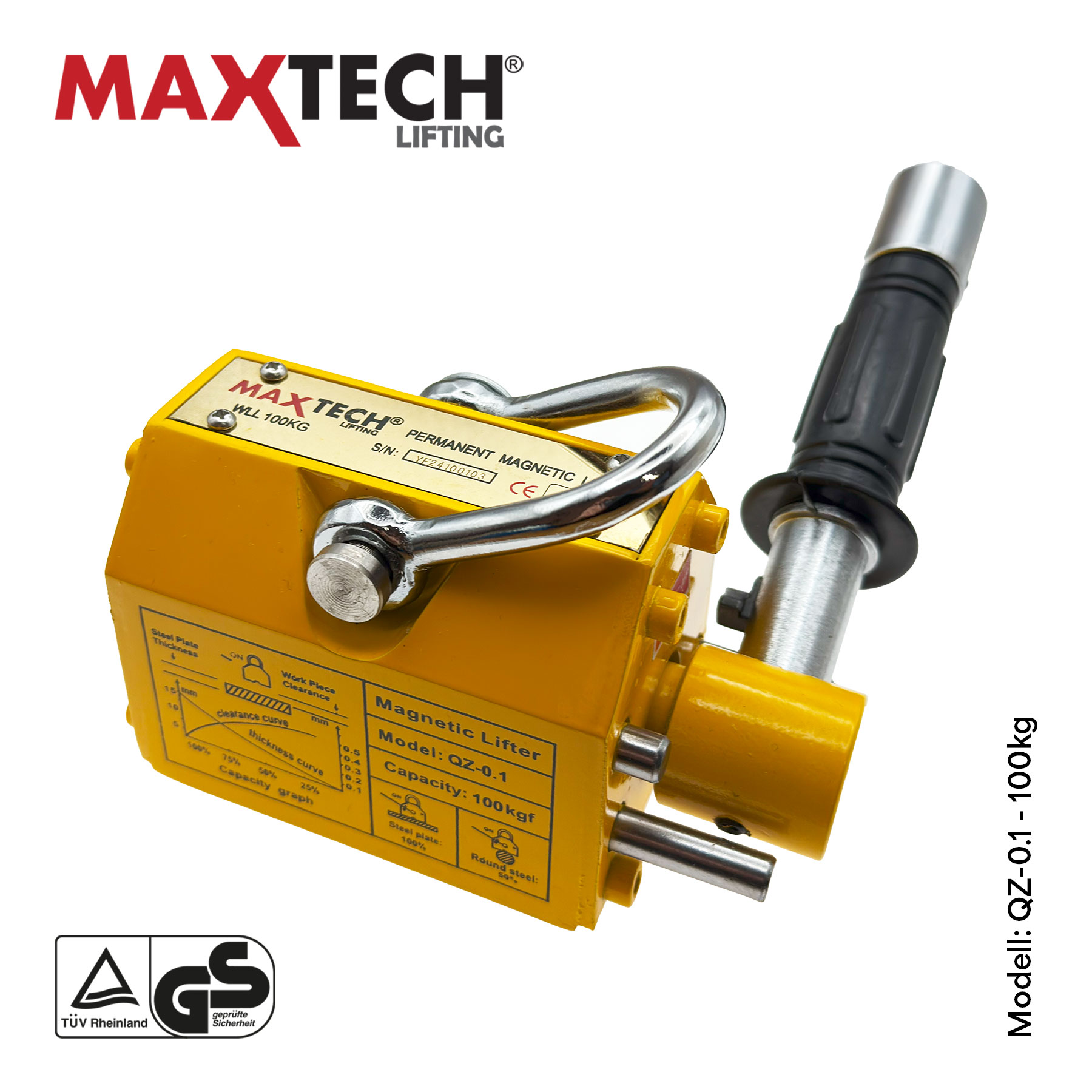

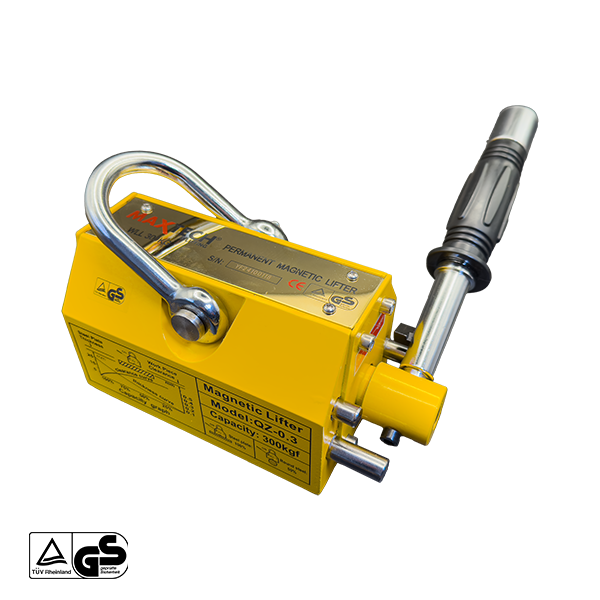

MAXTECH QZ-0.1 og QZ-0.3
Permanente løftemagneter med manuell betjening, for egnede stålplater, emner og sylindrisk gods. Tilgjengelig kapasitet er avhengig av løfteforholdene, ikke bare magnetens nominelle verdi.
- QZ-0.1: 100 kg for flatt gods, 30 kg for sylinder.
- QZ-0.3: 300 kg for flatt gods, 100 kg for sylinder.
- Kontroller underlag og dokumentasjon før løft.
PML-serien – 300 til 2 000 kg

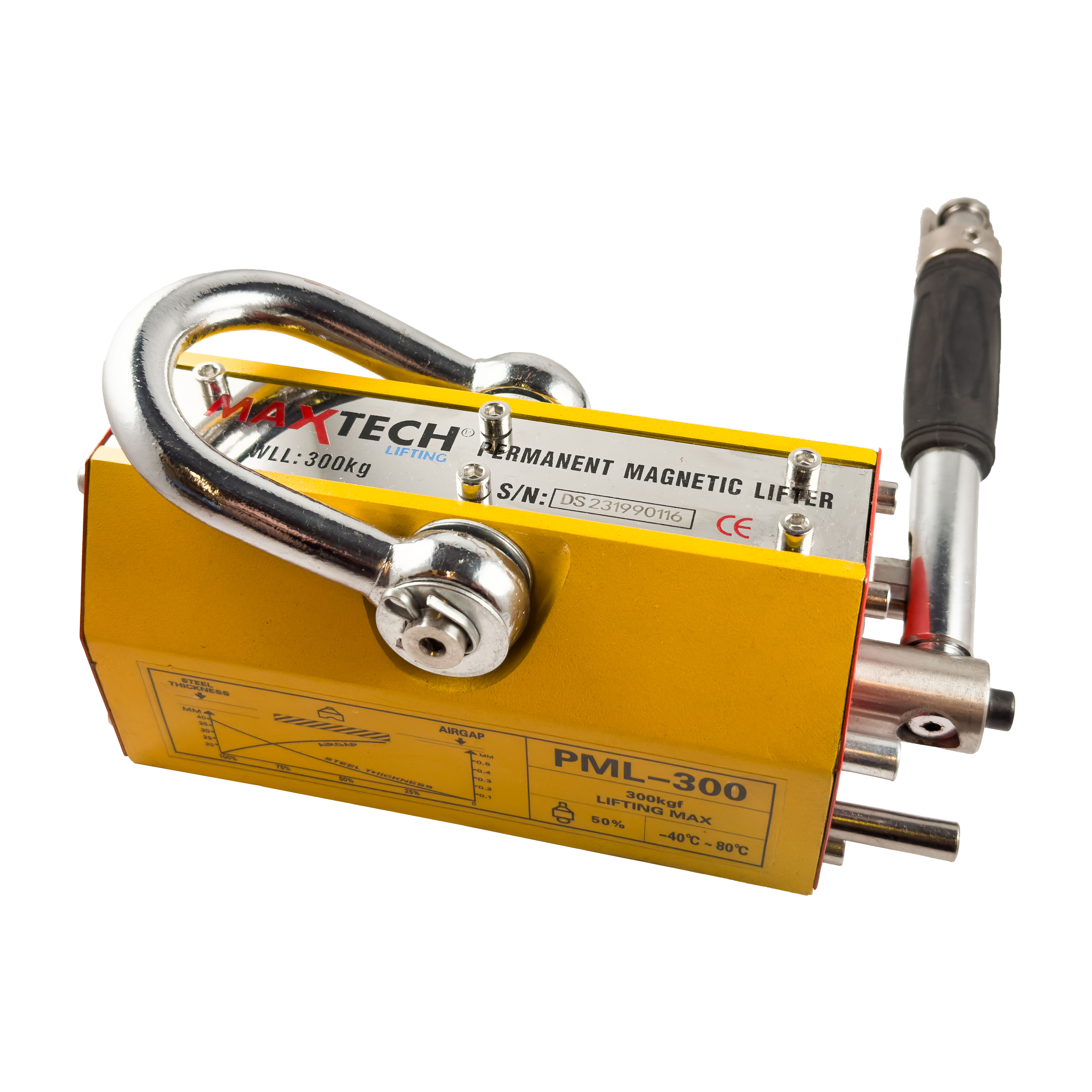

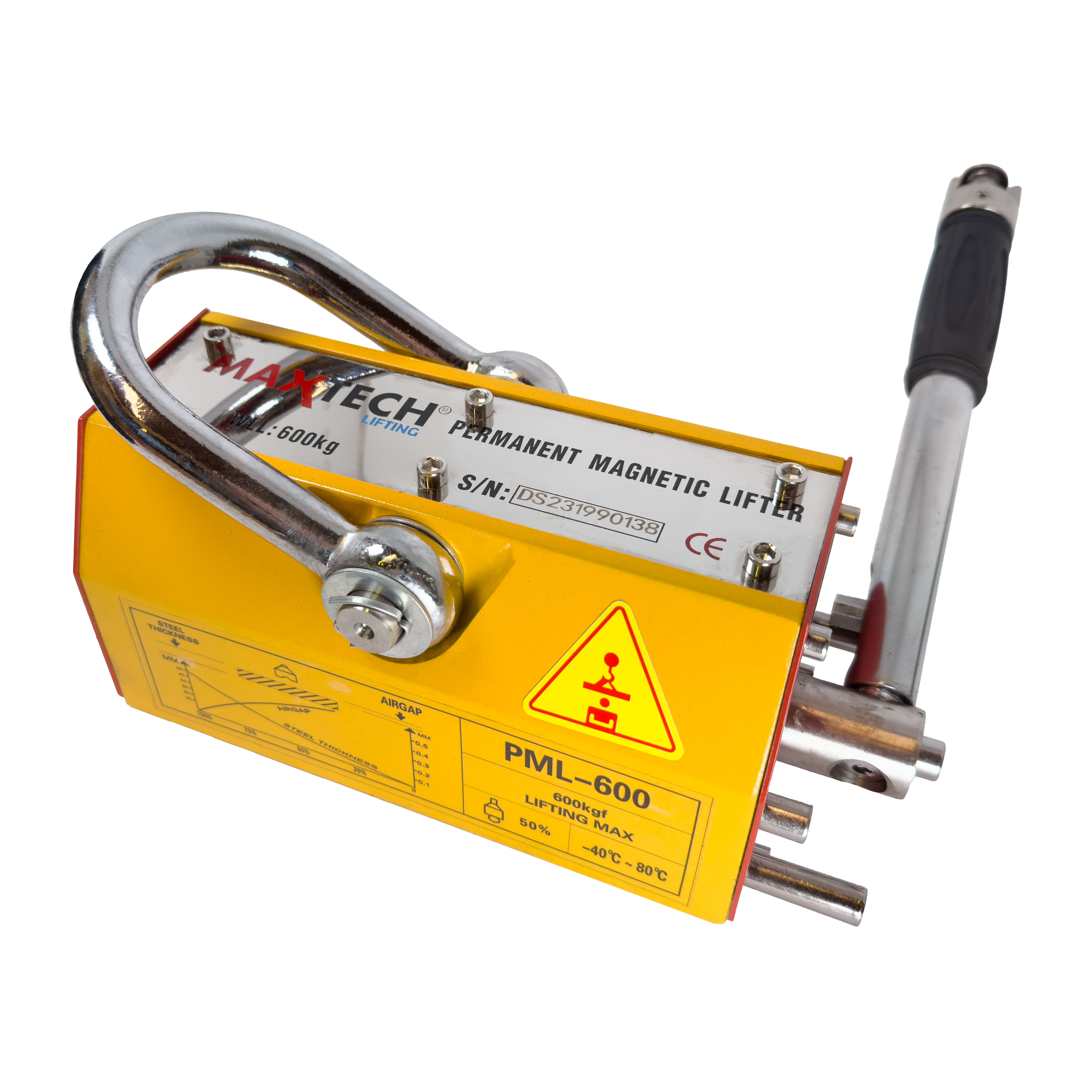

MAXTECH PML-300, PML-600, PML-1000 og PML-2000
PML-serien dekker flere kapasitetsklasser for løfting av egnet ferromagnetisk gods. Betjeningen er mekanisk, uten tilførsel av elektrisk strøm. Gjeldende modeller, leveringstid og dokumentasjon bekreftes ved forespørsel.
- Nominell bæreevne for flatt gods fra 300 til 2 000 kg.
- Leveres med håndtak og sikring mot utilsiktet utkobling.
- PML-300 er oppført med tilgjengelighet på forespørsel.
Dimensjoner

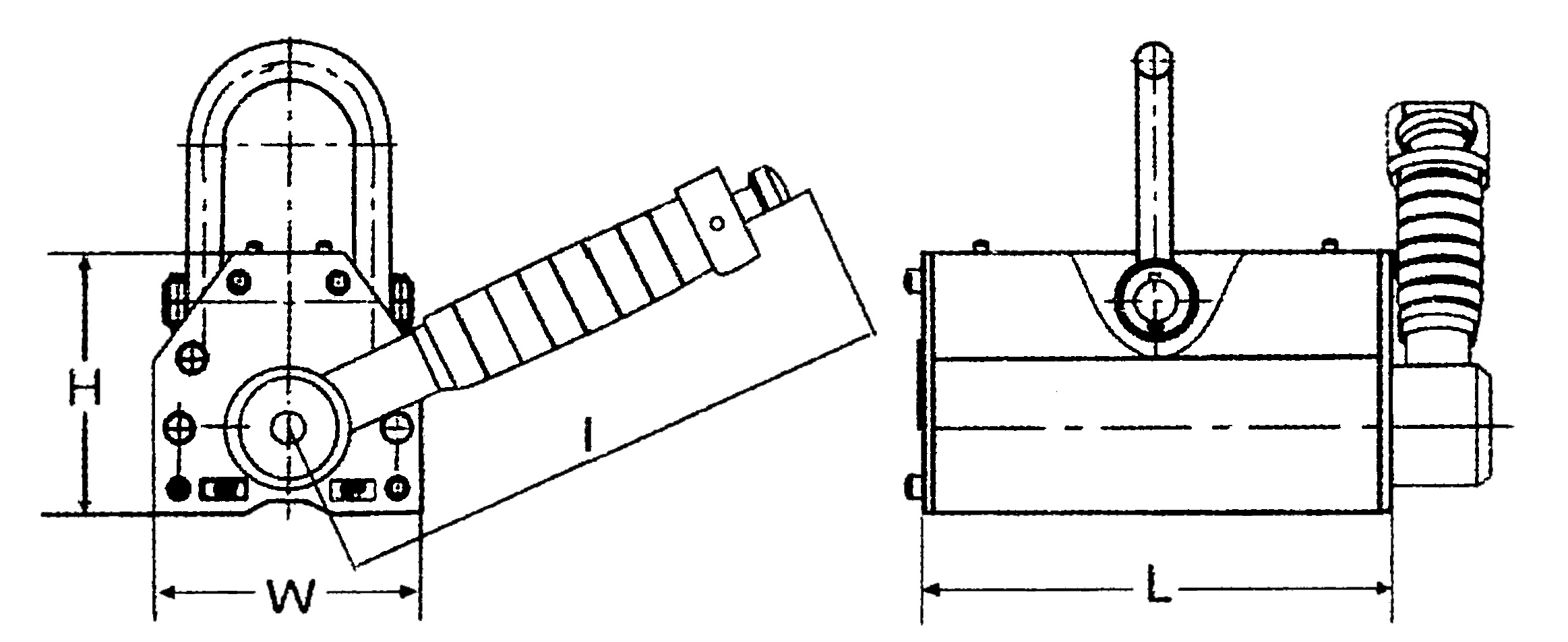

Mål i millimeter (L, W, H og I). Se tegningen for målpunkter og produsentens manual for korrekt bruk. Arbeidstemperatur i den opprinnelige spesifikasjonen er oppgitt til under 80 °C.
| Modell | L | W | H | I |
|---|---|---|---|---|
| QZ-0.1 | 96 | 64 | 72 | 148 |
| QZ-0.3 | 164 | 99 | 100 | 222 |
| PML-300 | 165 | 88 | 96 | 176 |
| PML-600 | 236 | 118 | 120 | 219 |
| PML-1000 | 264 | 168 | 168 | 266 |
| PML-2000 | 378 | 230 | 217 | 462 |
Måltegning – klikk for større visning
Brukermanualer og dokumentasjon
Dokumentasjon for den aktuelle leveransen
Produktinformasjonen oppgir testing etter EN 13155. Hvilken dokumentasjon, brukermanual og samsvarserklæring som følger med, skal bekreftes for aktuell modell og produksjonsserie. Ikke legg til grunn at eldre dokumentasjon automatisk gjelder senere leveranser.
Om tidligere tredjepartsdokumentasjon
Tidligere QZ-serier har vært omtalt med TÜV Rheinland-dokumentasjon hos produsenten. Det gjelder ikke automatisk nye leveranser. Eventuell tredjepartsdokumentasjon må etterspørres og bekreftes særskilt.
Prisinformasjon
Se prisinformasjon
Pris fra kr 2 556,– eks. mva.
Dette er oppgitt fra-pris i den opprinnelige produktoversikten, ikke en bekreftet pris for en bestemt modell. Nettopris eks. mva.; frakt etter regning. Be om oppdatert pris og leveringstid for ønsket modell.
Trenger du hjelp til å velge løftemagnet?
Oppgi type gods, størrelse, godstykkelse, overflate og ønsket løftekapasitet. Vi hjelper deg å finne passende modell og dokumentasjon.
