GN Rope Fittings

Heavy lifting

Sjakler, toppringer, løftehoder og spesialkomponenter for svært tunge løft. Sortimentet omfatter standardprodukter og kundetilpassede løsninger for blant annet offshore, subsea og ROV-operasjoner.

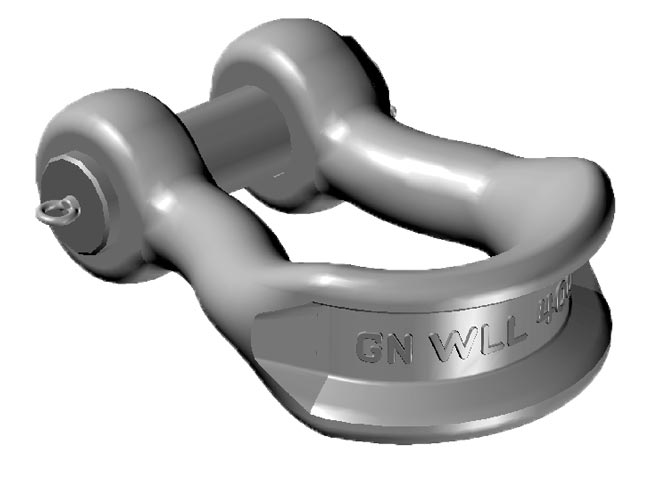

H14 Wide Body-sjakkel for svært tunge løft Klikk på bildet for galleri

Komponenter fra 30 til 4000 tonn WLL

På denne siden viser vi et utvalg av GN Rope Fittings-produkter for høye kapasiteter. De største H14 Wide Body-sjaklene i tabellen går helt opp til 4000 tonn WLL.

30–4000 tWLL i vist sortiment
−40 °Cpolar-varianter
3.1materialsertifikat
Kapasitet, dimensjoner og dokumentasjonskrav må vurderes for den konkrete løfteoperasjonen.

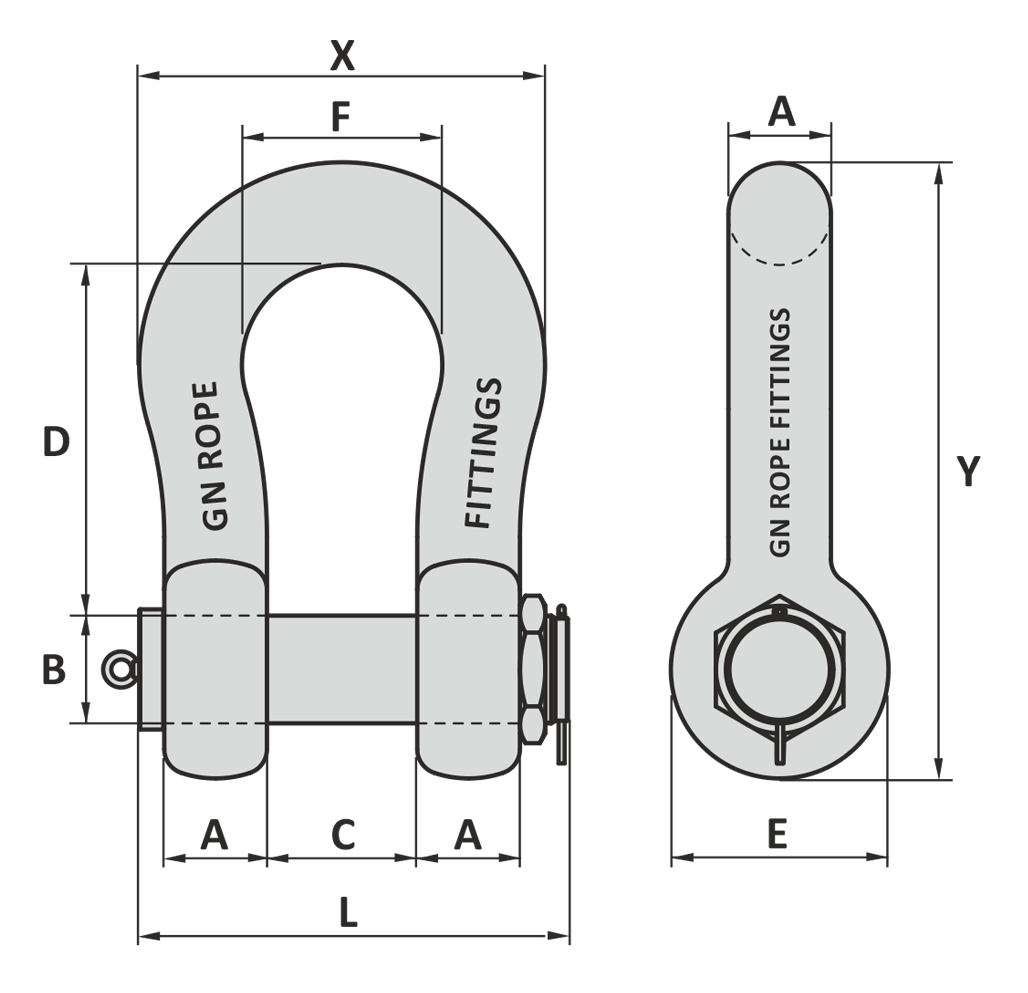

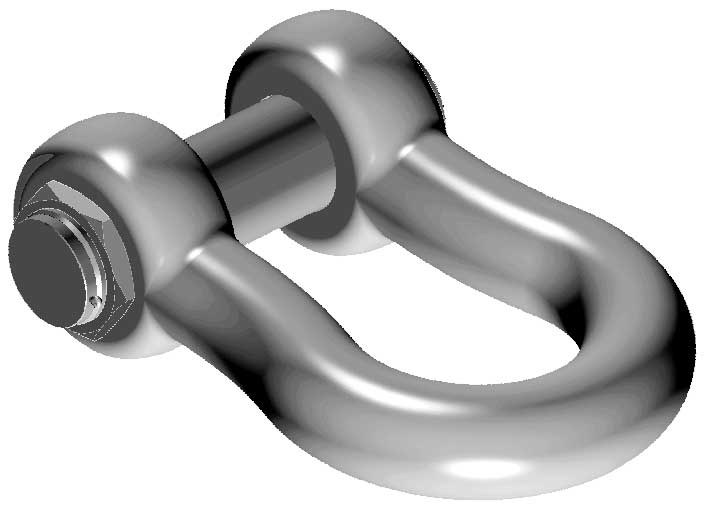

H10 H-sjakkel med mutterbolt Målskisse H10 H-sjakkel Klikk på bildene for større visning
120–2000 tonn

H10 H-sjakkel med mutterbolt

H10 er en kraftig H-sjakkel for svært tunge løft. Serien er polar-klassifisert og beregnet for krevende klimatiske forhold.

MaterialeSmidd, legert og seigherdet stål
Sikkerhetsfaktor5:1
StandardFederal Specification RR-C-271
UtførelseMutterbolt
OverflateMalt
Temperatur−40 °C til +200 °C

Dokumentasjon: Samsvarserklæring og materialsertifikat iht. EN 10204 type 3.1.

Se modeller, dimensjoner og vekt
Art. nr. WLL tonn A mm B mm C mm D mm E mm F mm L mm X mm Y mm Vekt kg
37001209 120 89 95 150 380 200 238 420 416 617 110
37001509 150 102 108 170 400 230 275 475 479 671 160
37002009 200 120 125 180 500 260 290 520 530 813 235
37002509 250 125 140 205 540 260 305 560 555 865 285
37003009 300 130 150 205 600 305 305 570 565 958 340
37004009 400 165 175 230 680 350 325 665 655 1108 560
37005009 500 180 185 255 700 370 350 720 710 1158 685
37006009 600 195 205 285 700 405 375 815 765 1200 880
37007009 700 205 217 310 700 435 400 860 810 1231 980
37008009 800 210 217 310 700 435 400 870 820 1236 1100
37009009 900 220 230 330 700 465 420 910 860 1268 1280
37010009 1000 230 240 350 750 480 420 950 880 1290 1460
37012509 1250 278 270 370 780 590 450 1105 1010 1490 2320
37015009 1500 280 290 370 800 610 450 1105 1010 1530 2450
37017509 1750 300 330 430 950 660 540 1230 1140 1745 3280
37020009 2000 320 360 460 1050 680 560 1300 1200 1890 3920

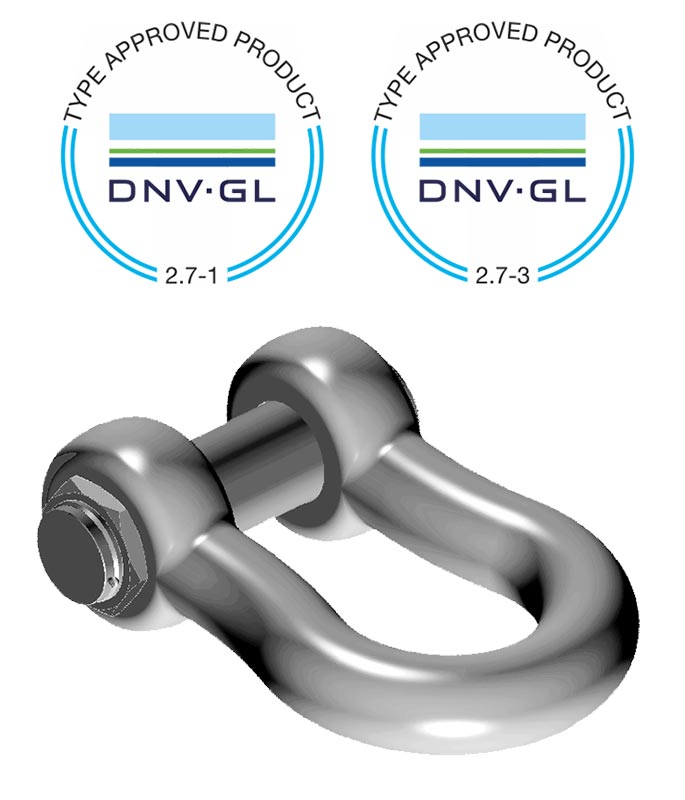

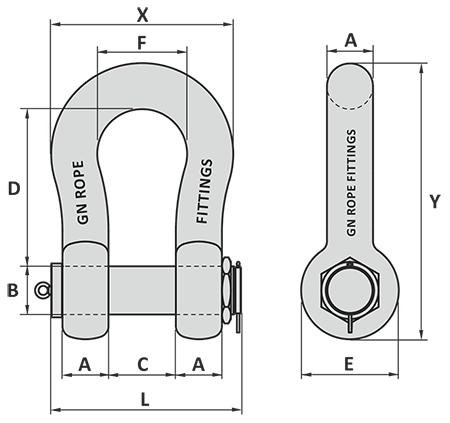

H10 Super H-sjakkel med mutterbolt Målskisse H10 Super Klikk på bildene for større visning
85–300 tonn

H10 Super H-sjakkel med mutterbolt

En kompakt H-sjakkel for svært tunge løft. Høy kapasitet i forhold til egenvekt gjør modellen aktuell der mindre dimensjoner og lavere vekt er en fordel.

MaterialeSmidd, legert og seigherdet stål
Sikkerhetsfaktor5:1
StandardFederal Specification RR-C-271
UtførelseMutterbolt
≤ 55 tonnGalvanisert, −20 °C til +200 °C
> 55 tonnMalt, −40 °C til +200 °C, polar

Dokumentasjon: Samsvarserklæring og materialsertifikat iht. EN 10204 type 3.1.

Se modeller, dimensjoner og vekt
Art. nr. WLL tonn A mm B mm C mm D mm E mm F mm L mm X mm Y mm Vekt kg
38000850 85 70 70 105 260 143 180 344 320 437 42
37001105 120 80 83 127 329 162 190 372 350 532 70
37001409 150 90 95 135 380 190 240 405 420 613 110
37001759 175 102 108 140 400 230 250 440 450 669 150
37002008 200 120 121 180 500 260 290 525 530 811 225
37002508 250 125 127 220 520 260 325 575 575 839 300
37003008 300 135 152 220 500 305 330 605 610 869 352

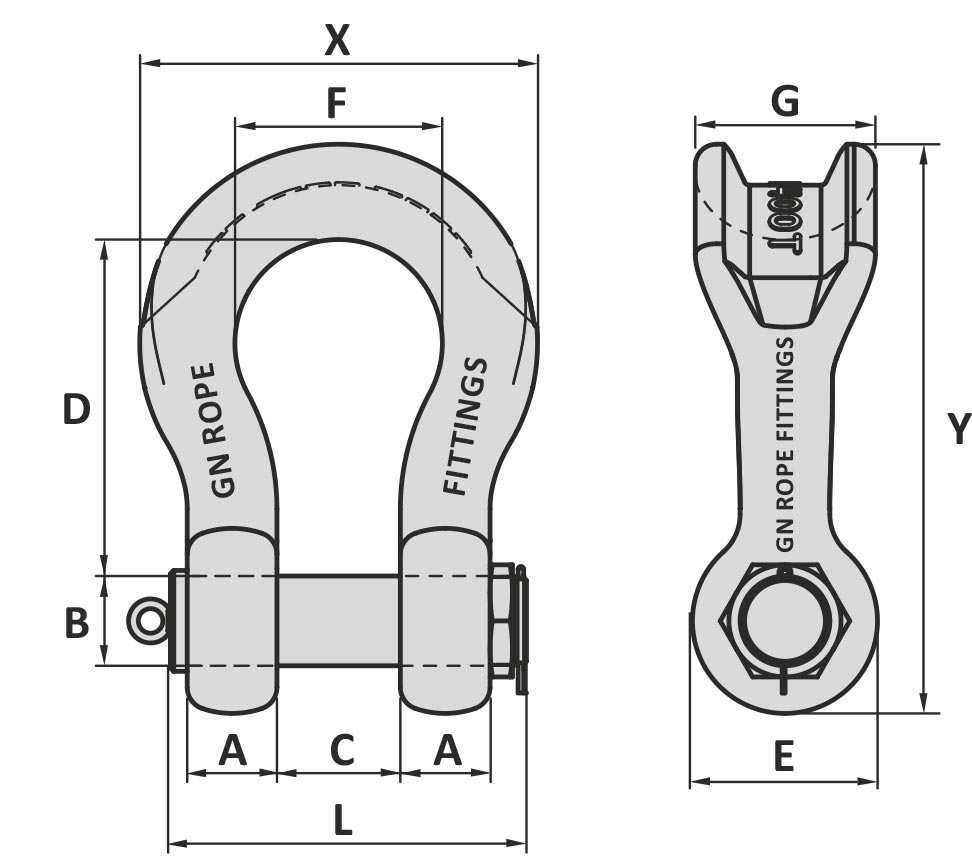

H14 Wide Body-sjakkel Målskisse H14 Wide Body-sjakkel Klikk på bildene for større visning
30–4000 tonn

H14 Wide Body-sjakkel

H14 har en bred, avrundet bøyle som gir større anleggsflate mot ståltau, fiberstropper og andre løfteredskaper. Utformingen reduserer punktbelastningen og kan gi en gunstigere bøyeradius.

MaterialeSmidd, legert og seigherdet stål
StandardFederal Specification RR-C-271
≤ 2000 tonnSikkerhetsfaktor 5:1
> 2000–3000 tonnSikkerhetsfaktor 4,5:1
> 3000 tonnSikkerhetsfaktor 4:1
TemperaturFra −20 °C / polar fra > 40 tonn

Overflate: malt. Dokumentasjon: Samsvarserklæring og materialsertifikat iht. EN 10204 type 3.1.

Se 24 modeller, dimensjoner og vekt
Art. nr. WLL tonn A mm B mm C mm D mm E mm F mm G mm L mm R mm X mm Y mm Vekt kg
36000025 30 35 44 65 180 90 128 80 202 45 204 292 14
36000040 40 45 51 84 200 109 140 97 252 53 232 331 21
36000055 55 65 56 95 250 130 160 110 300 55 288 400 33
36000075 75 75 70 110 300 150 185 120 345 60 334 485 53
36000125 125 85 80 140 370 165 220 150 395 80 390 583 84
36000150 150 90 95 150 400 200 250 170 420 90 429 638 115
36000200 200 105 105 160 480 225 275 205 470 110 484 755 183
36000250 250 120 120 180 550 240 300 230 520 125 540 850 255
36000300 300 140 134 195 600 280 350 265 580 140 628 947 368
36000400 400 160 160 230 620 330 370 320 655 170 689 1035 571
36000500 500 170 180 265 680 350 440 340 710 180 779 1125 719
36000600 600 180 200 290 720 405 490 370 795 190 847 1213 960
36000700 700 210 215 320 780 465 540 400 880 210 957 1330 1350
36000800 800 220 230 345 800 465 555 420 925 220 990 1358 1400
36000900 900 235 250 370 850 480 585 440 1010 235 1060 1450 2100
36001000 1000 235 270 400 850 530 615 460 1050 240 1091 1490 2200
36001250 1250 275 300 455 960 570 645 560 1210 285 1205 1695 2800
36001500 1550 275 320 485 980 610 680 580 1240 290 1240 1745 3300
36001750 1750 310 360 500 1120 660 700 600 1325 300 1346 1960 4700
36002000 2000 320 385 520 1140 680 720 620 1365 310 1368 2012 4800
36002500 2500 330 400 520 1140 740 730 635 1380 320 1383 2065 5400
36003000 3000 340 420 530 1140 760 740 650 1410 330 1413 2080 5800
36003500 3500 350 440 540 1140 790 750 670 1480 340 1480 2130 6800
36004000 4000 360 460 550 1140 810 760 690 1510 350 1510 2140 7200

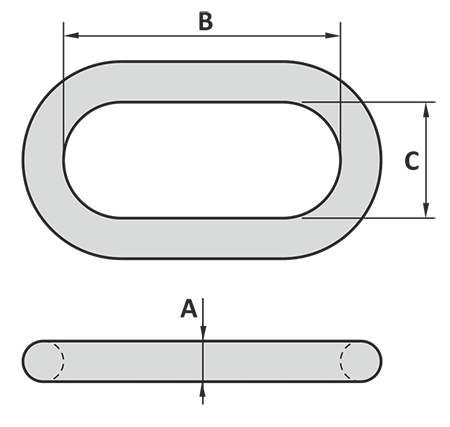

SC1 toppring Målskisse SC1 toppring Klikk på bildene for større visning
47–1500 tonn

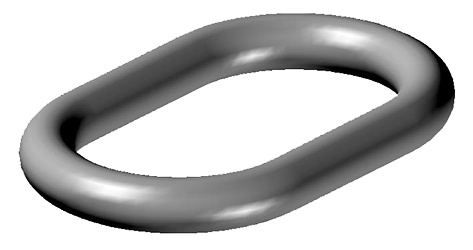

SC1 toppring

Toppring for høye kapasiteter, med modeller fra 47 til 1500 tonn WLL i tabellen på denne siden.

StandardIht. EN 1677-4
OverflateMalt
Til art.nr. 12914000−20 °C til +200 °C
Fra art.nr. 12916000−40 °C til +200 °C, polar

Dokumentasjon: Samsvarserklæring og 3.1 materialsertifikat iht. EN 10204.

Se modeller, WLL, MBL og dimensjoner
Art. nr. WLL tonn MBL tonn A mm B mm C mm Vekt kg
12570000 47 235 57 400 200 24
12630000 58 290 63 430 220 32
12720000 84 420 72 460 250 45
12800000 105 525 80 450 250 56
12900000 131 655 90 460 300 77
12910000 157 785 100 500 300 101
12912500 250 1250 115 600 400 163
12912510 300 1500 115 600 300 154
12913500 400 2000 115 700 250 166
12914000 400 2000 115 490 250 132
12916000 400 1600 155 800 400 480
12917000 500 2000 175 800 400 603
12918000 600 2400 195 800 400 732
12918100 700 2800 200 850 400 795
12918200 800 3200 210 850 400 881
12918300 900 3600 230 900 400 1119
12918400 1000 4000 240 900 400 1226
12918500 1250 5000 260 1000 400 1579
12918600 1500 6000 270 1000 400 1710

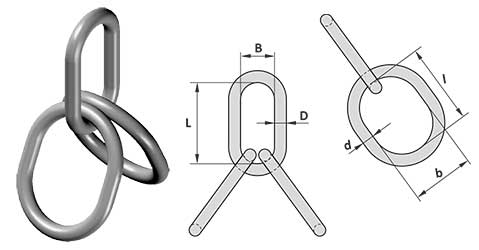

SC5 løftehode målskisse Klikk på bildet for større visning
70–400 tonn

SC5 løftehode

MaterialeSmidd, legert og seigherdet stål
Sikkerhetsfaktor5:1
StandardIht. EN 1677-4
OverflateMalt
Temperatur−20 °C til +200 °C

Dokumentasjon: Samsvarserklæring og 3.1 materialsertifikat iht. EN 10204.

Se modeller, WLL, MBL og dimensjoner
Art. nr. WLL tonn MBL tonn D mm L mm B mm d mm l mm b mm Vekt kg
58000070 70 350 68 460 220 68 430 300 117
58000100 100 500 80 500 250 80 460 330 178
58000125 125 625 90 560 270 90 500 330 249
58000175 175 875 100 600 270 100 560 330 330
58000250 250 1250 115 600 400 115 600 400 505
58000300 300 1500 115 600 300 115 600 400 492
58000350 350 1750 115 600 270 115 600 400 480
58000400 400 2000 115 600 270 115 600 0 460
Offshore • Subsea • ROV

Spesialprodukter for tunge løft

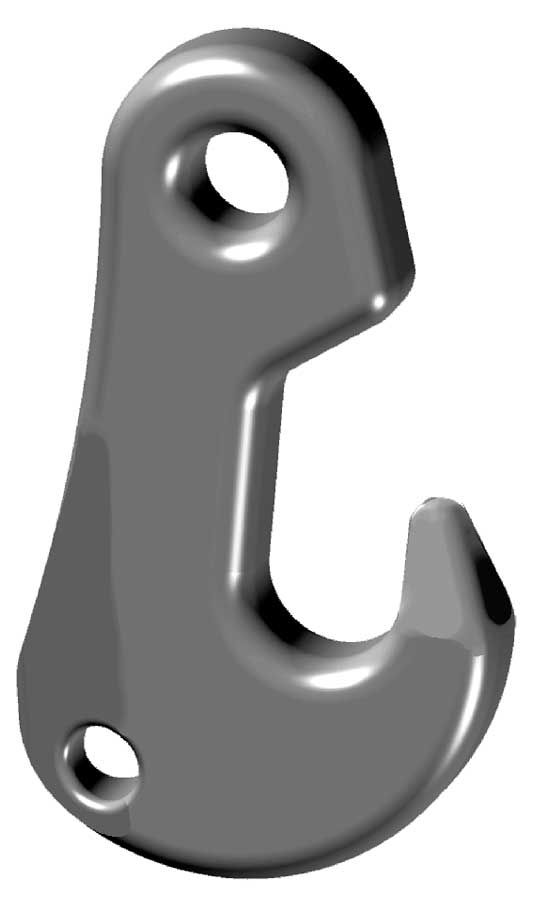

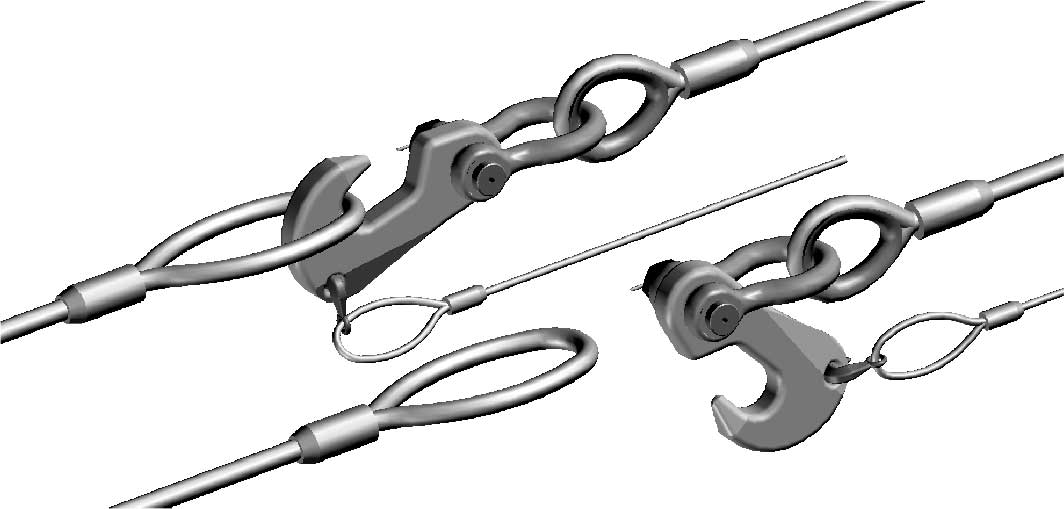

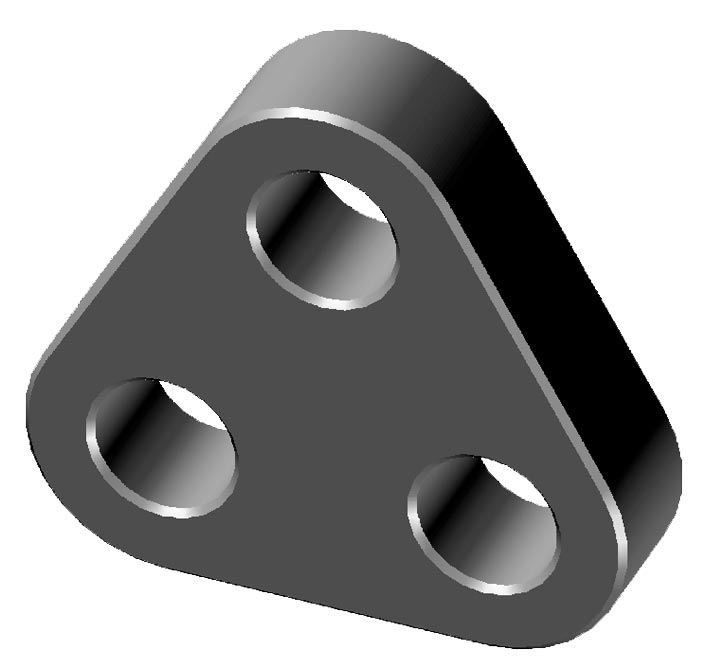

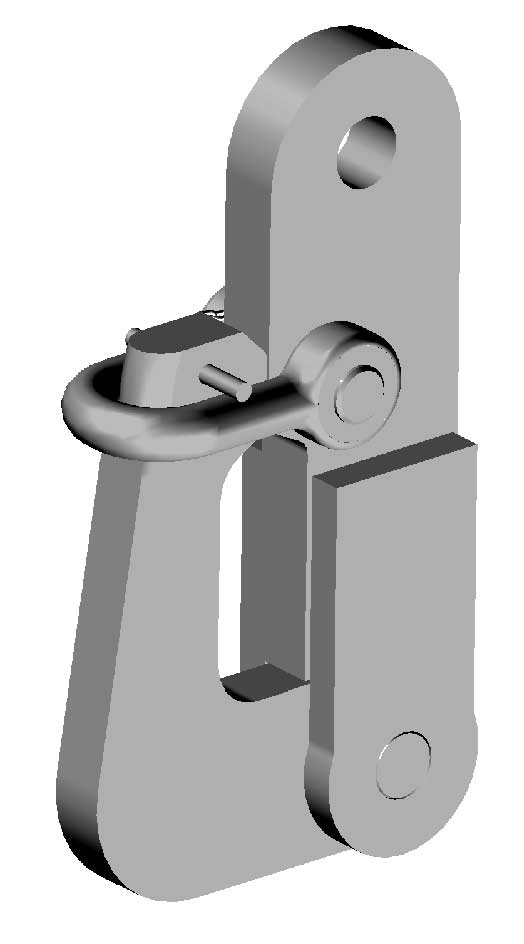

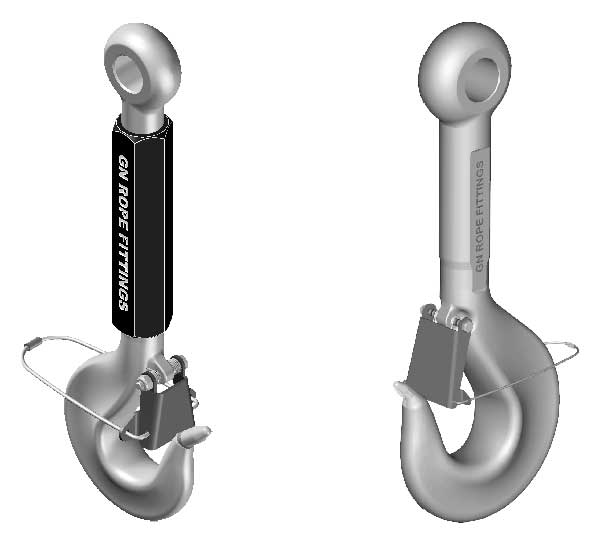

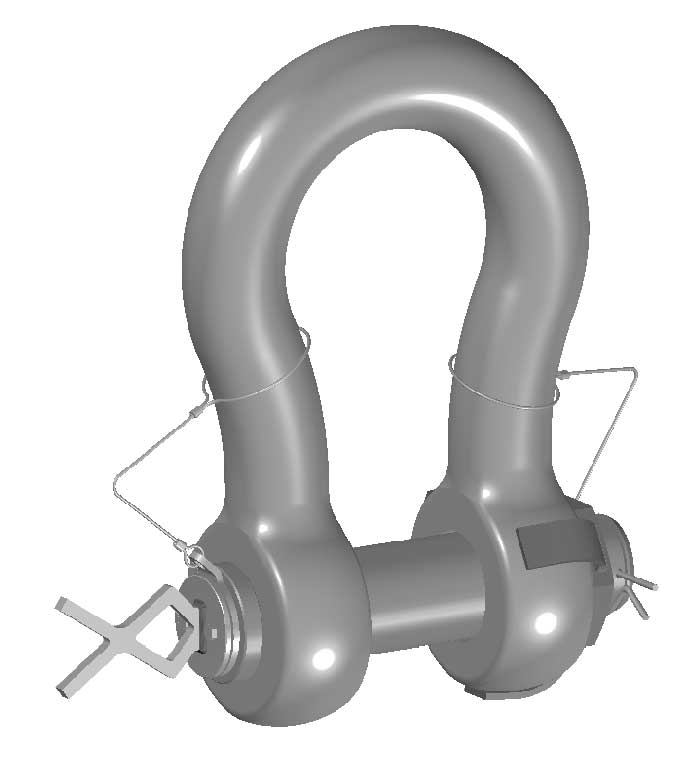

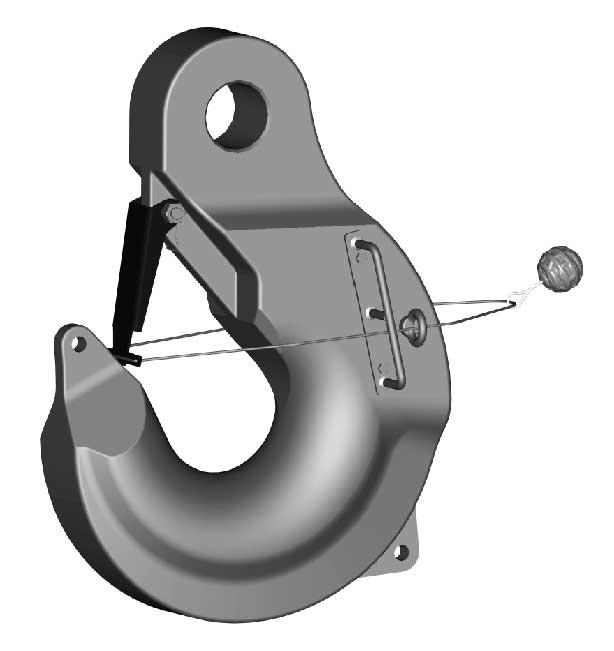

GN Rope Fittings har også et stort utvalg spesialprodukter for tunge løft, blant annet ROV-kroker, sjakkelløsninger, anchor line hooks og triangle plates. Bildene under viser et lite utvalg.

Utvalg av GN spesialprodukter for tunge løft Klikk på bildet for galleri

Har du et løft med høy kapasitet eller spesielle krav?

Send oss gjerne ønsket WLL, type forbindelse, relevante mål og informasjon om miljø eller operasjon. Da kan vi se på aktuell standard- eller spesialløsning.
