Sertifiserte Sjakler

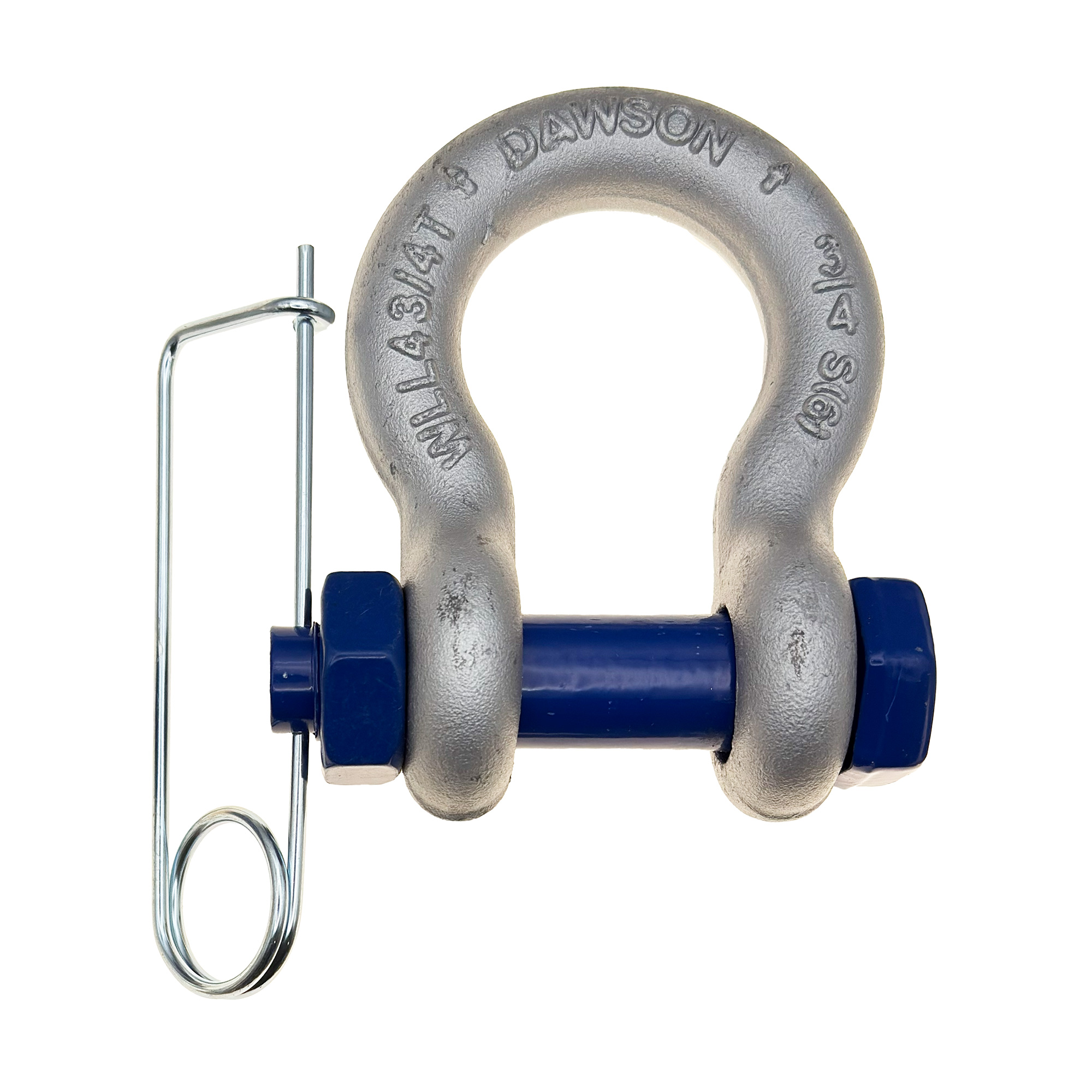

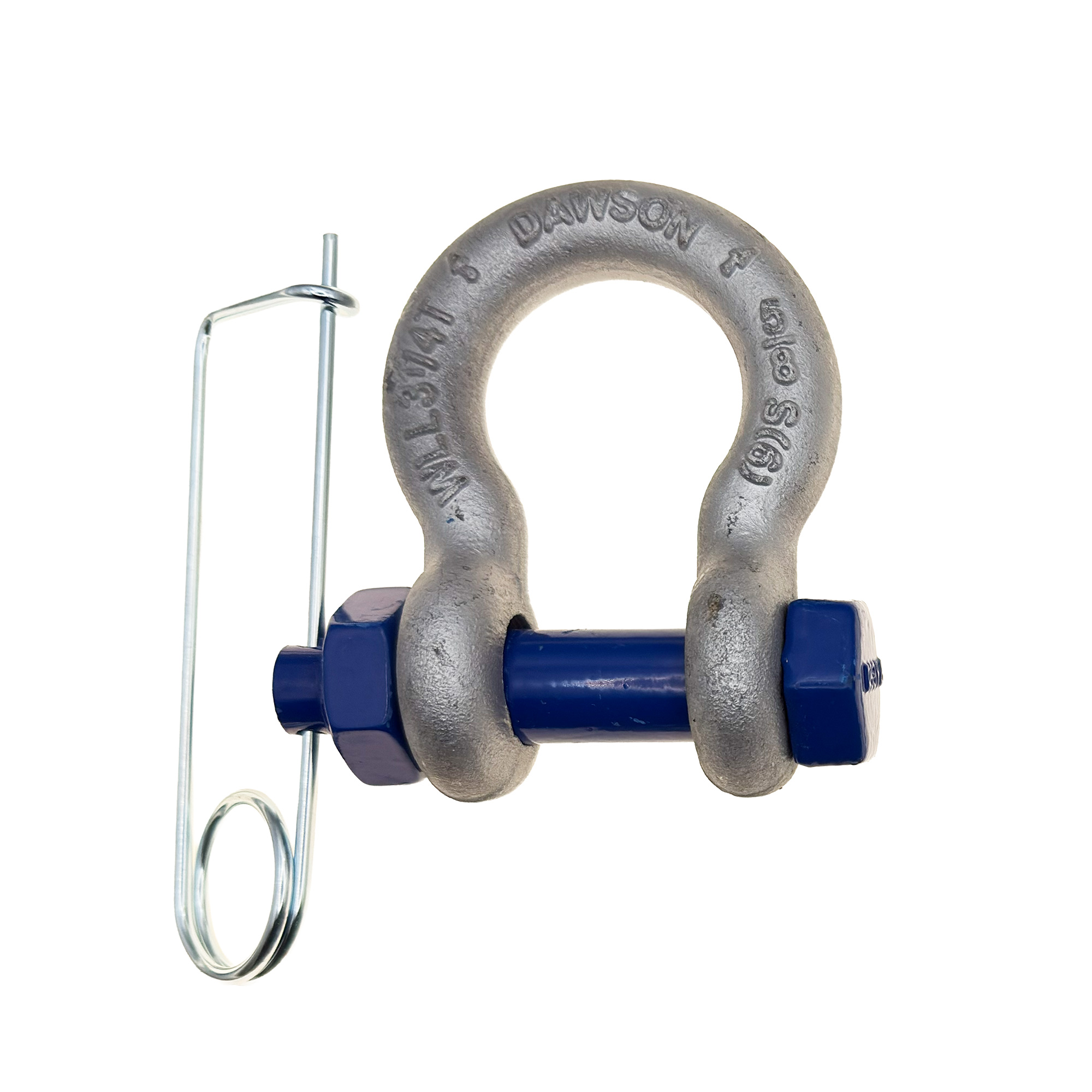

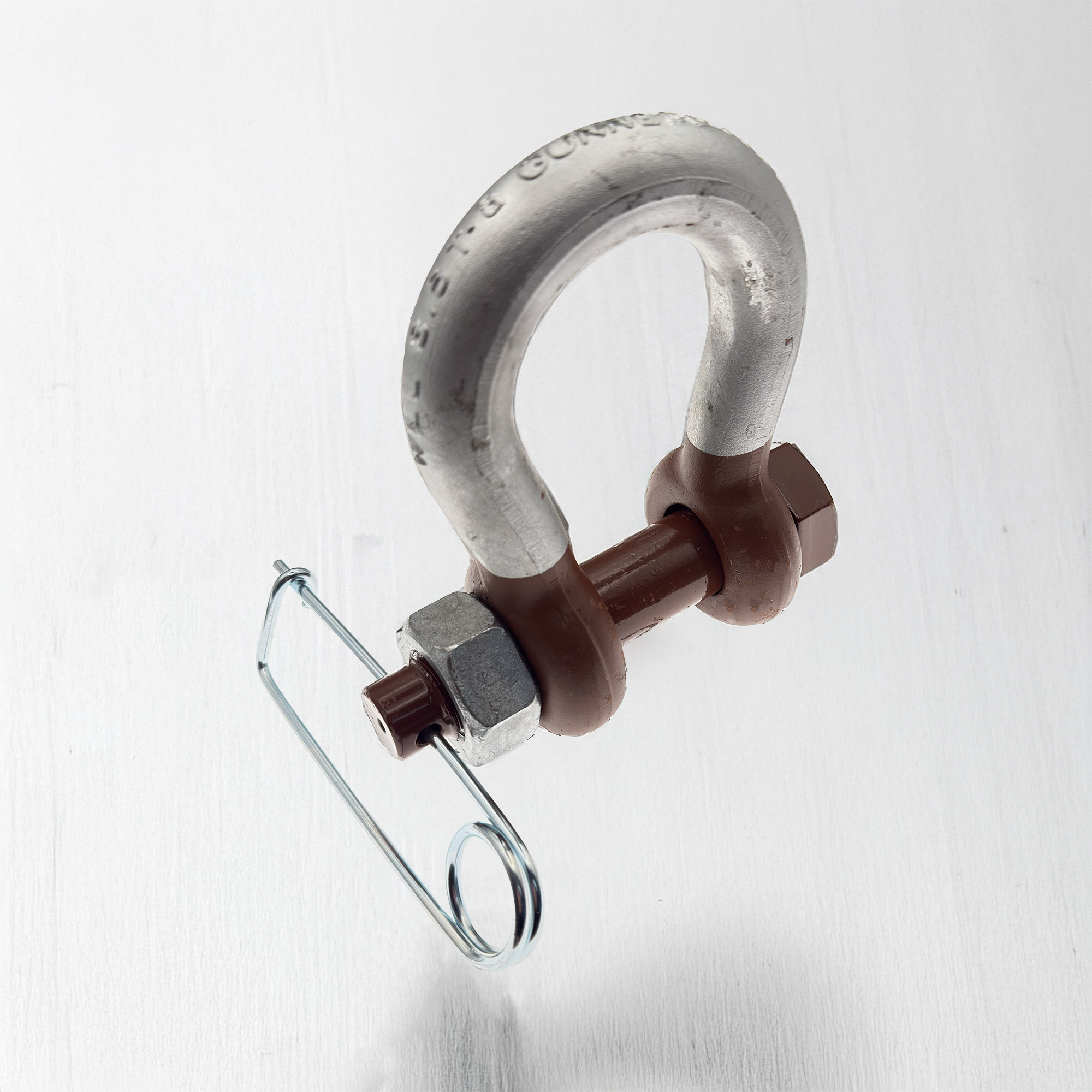

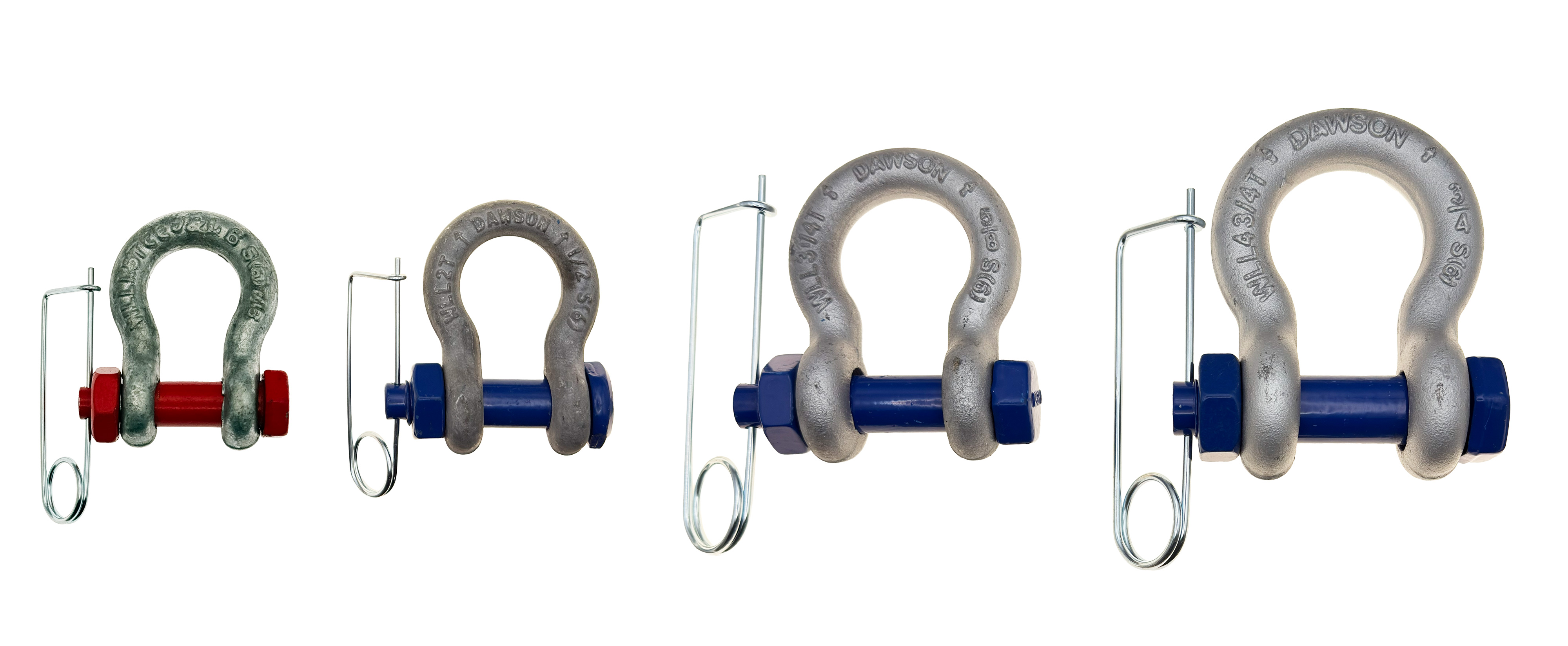

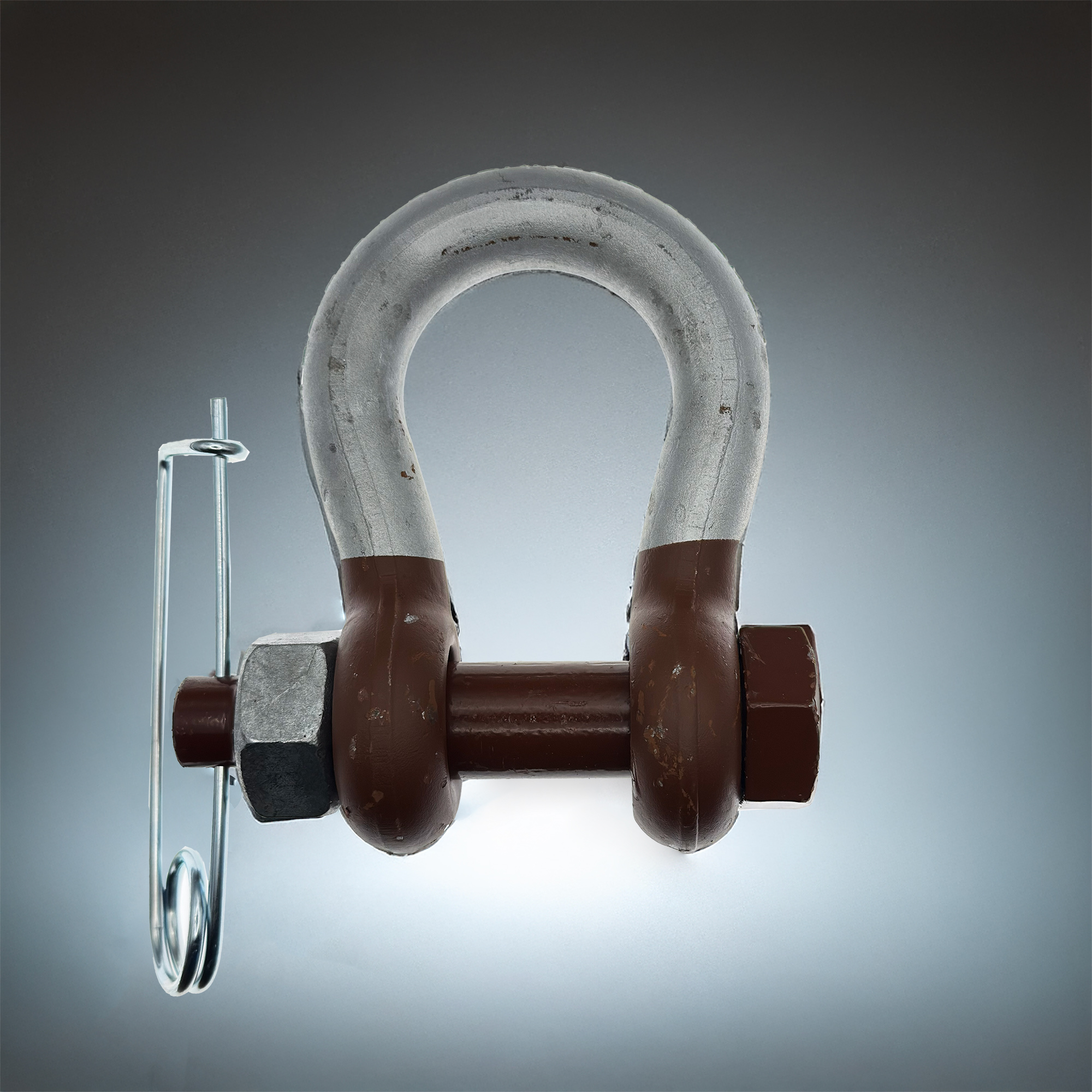

H-sjakkel m/mutterbolt EN 13889

• H-Sjakkel med mutterbolt og splint.
• EN 13889:2003+A1:2008
  • Maksimal prøvebelastning er 2,0 ganger arbeidsbelastningsgrensen.
  • Minste ultimate styrke er 6 ganger arbeidsbelastningsgrensen.
  • Individuelt testet med sertifisering.
• Bruksområde: H-sjakkel med høy strekkfasthet brukes hovedsakelig til løfteformål eller til å koble deler som løftepunktet og annet løfteutstyr.
• H-sjakkel er vanlige produkter som brukes i offshoreindustrien, denne sjakkelen kan brukes midlertidig og permanent i fortøyningssystemet, finishen er varmgalvanisert.

Produkt nr.	WLL/tonn	Dim. tomme	A	B	C	D	E	F	G	H	I	Vekt/kg
56600005-B	0,50	1/4"	11,9	7,85	28,7	6,35	19,8	15,5	37	32,5	6,35	0,05
56600007-B	0,75	5/16"	13,5	9,65	31	7,85	21,3	19,1	53	37,3	7,85	0,1
56600010-B	1,00	3/8"	16,8	11,2	36,6	9,65	26,2	23,1	63	42,2	9,65	0,15
56600015-B	1,50	7/16"	19,1	12,7	42,9	11,2	29,5	26,9	74	51,5	11,2	0,22
DSHS2	2,00	1/2"	20,6	16,0	47,8	12,7	33,3	30,2	83,5	58,5	12,7	0,4
DSHS3.25	3,25	5/8"	26,9	19,1	60,5	16,0	42,9	38,1	106,0	74,5	17,5	0,8
DSHS4.75	4,75	3/4"	31,8	22,4	71,5	19,1	51,0	46,0	126,0	89,0	20,6	1,2
DSHS6.5	6,50	7/8"	36,6	25,4	84,0	22,4	58,0	53,0	148,0	102,0	24,6	1,8
DSHS8.5	8,50	1"	42,9	28,7	95,5	25,4	65,5	60,5	167,0	119,0	26,9	2,6

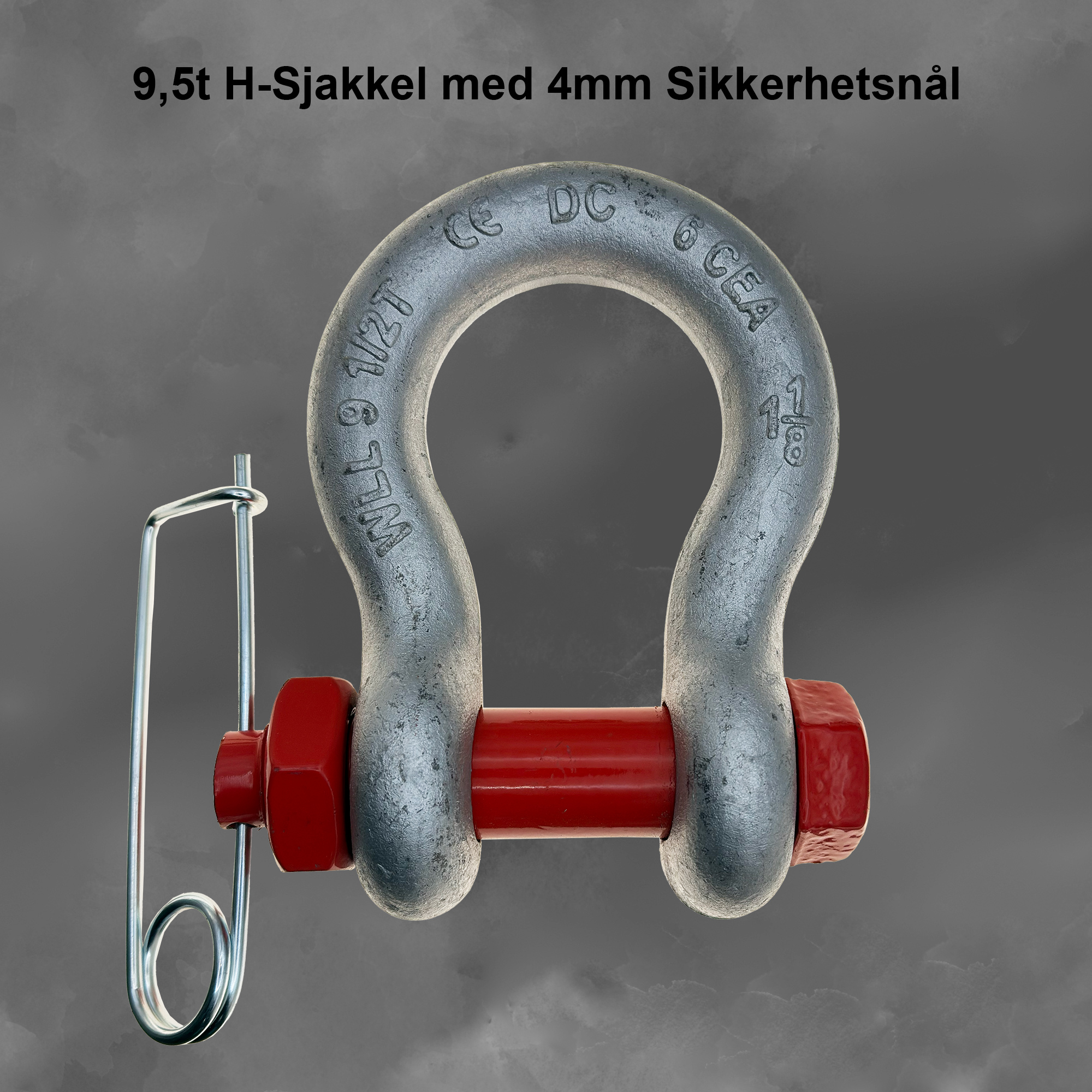

566000095-B	9,50	1 1/8"	46,0	31,8	108,0	28,7	74,0	68,5	190,0	131,0	31,8	3,8
566000120-B	12,00	1 1/4"	51.5	35,1	119,0	31,8	82,5	76,0	210,0	146,0	35,1	5,3
566000135-B	13,50	1 3/8"	57.0	38,1	133,0	35,1	92,0	84,0	233,0	162,0	38,1	7,2
DSHS17	17,00	1 1/2"	60.5	41,4	146,0	38,1	98,5	92,0	254,0	175,0	41,1	9,4
566000250-B / DSHS25	25,00	1 3/4"	73.0	51,0	178,0	44,5	127,0	106,0	313,0	225,0	57,0	15,4
566000350-B	35,00	2"	*	*	*	*	*	*	*	*	*	23,7
566000550-B	55,00	2 1/2"	*	*	*	*	*	*	*	*	*	44,6
566000850-B	85,00	3 1/2"	*	*	*	*	*	*	*	*	*	70,0
5660001200-G	120,00	4 1/2"	*	*	*	*	*	*	*	*	*	120,0

Sikkerhetsfaktor: 6:1
Med forbehold om eventuelle feil eller mangler i tabellen.

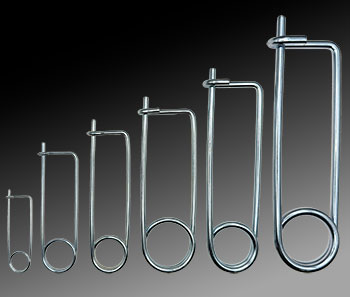

Industriell sikkerhetsnål / sikringspinne for sjakler

Industrielle sikkerhetsnåler – også kalt sikringspinner – brukes for å hindre at bolt eller pinne på en sjakkel løsner under bruk. De fungerer som en fjærende låsesplint som låser rundt bolten og holder forbindelsen sikker selv under vibrasjon og bevegelse.

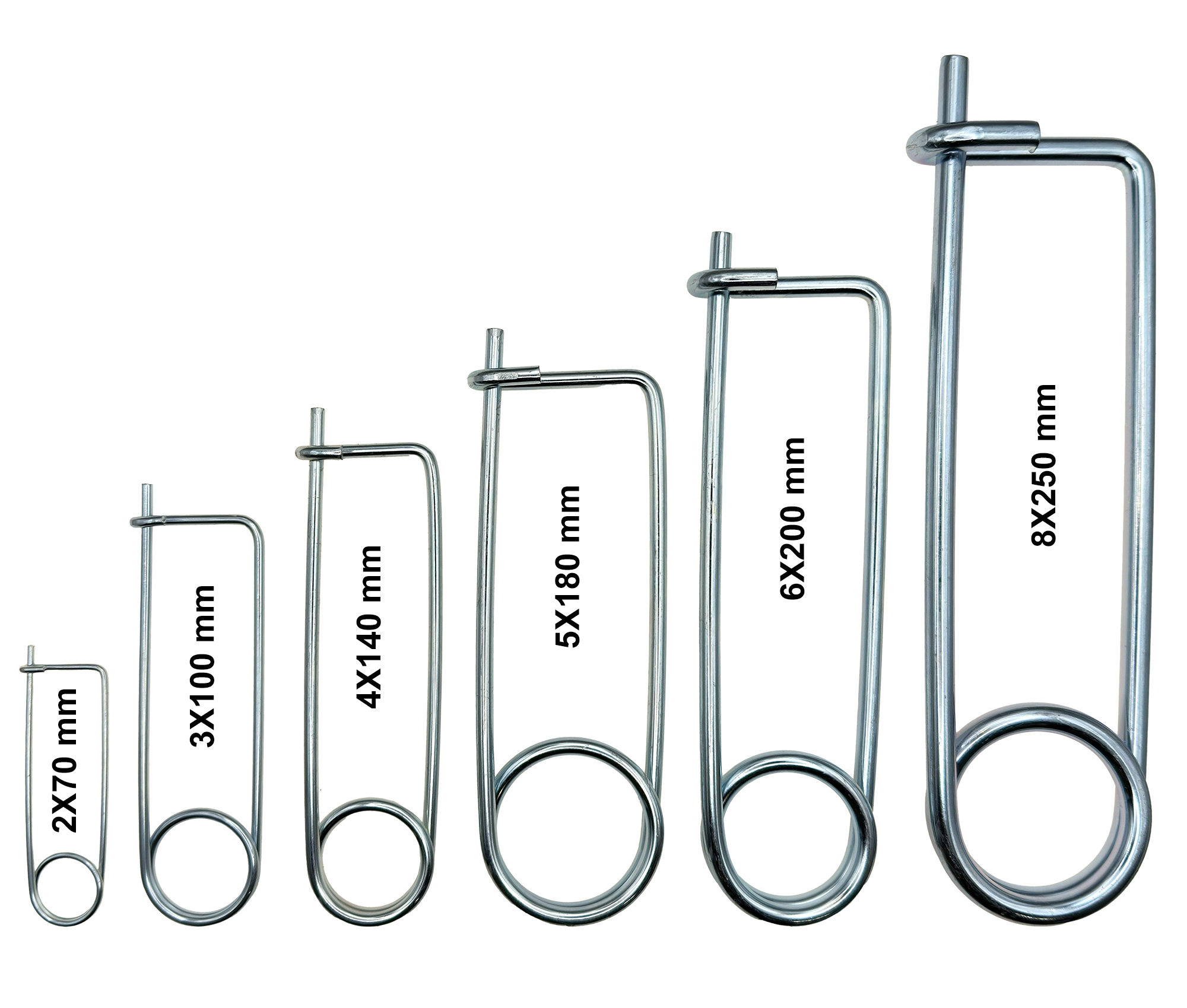

Cranepartner tilbyr sikkerhetsnåler i dimensjonene 2, 3, 4, 5, 6 og 8 mm, som dekker de fleste standard sjakkelstørrelser. Alle modellene er produsert i sinkbelagt stål for god motstand mot korrosjon.

Egenskaper

• Sinkbelagt stål for god rustbeskyttelse
• Rask og sikker montering uten verktøy
• Gjenbrukbar fjærsplint
• Tilgjengelig i 2–8 mm
• Sikrer at sjakkelbolter ikke skrur seg ut

Bruksområder

• Løfte- og riggutstyr
• Sikring av sjakkelbolter
• Bygg, industri og transport
• Maskiner og installasjoner med vibrasjon

Kalles ofte «sikkerhetsnål» i bransjen, men er et mekanisk sikringsprodukt – ikke et tekstilverktøy.

Prod. nr.:	Antall i posen*	A	B	C	D
122400200080	10	79	50	18	2
122400300080	10	122	80	27	3
122400400080	10	142	96	28	4
122400500080	10	167	100	42	5
122400600080	5	193	127	41	6
122400800080	5	238	150	51	8

Alle mål i mm.

Selges også enkeltvis.
