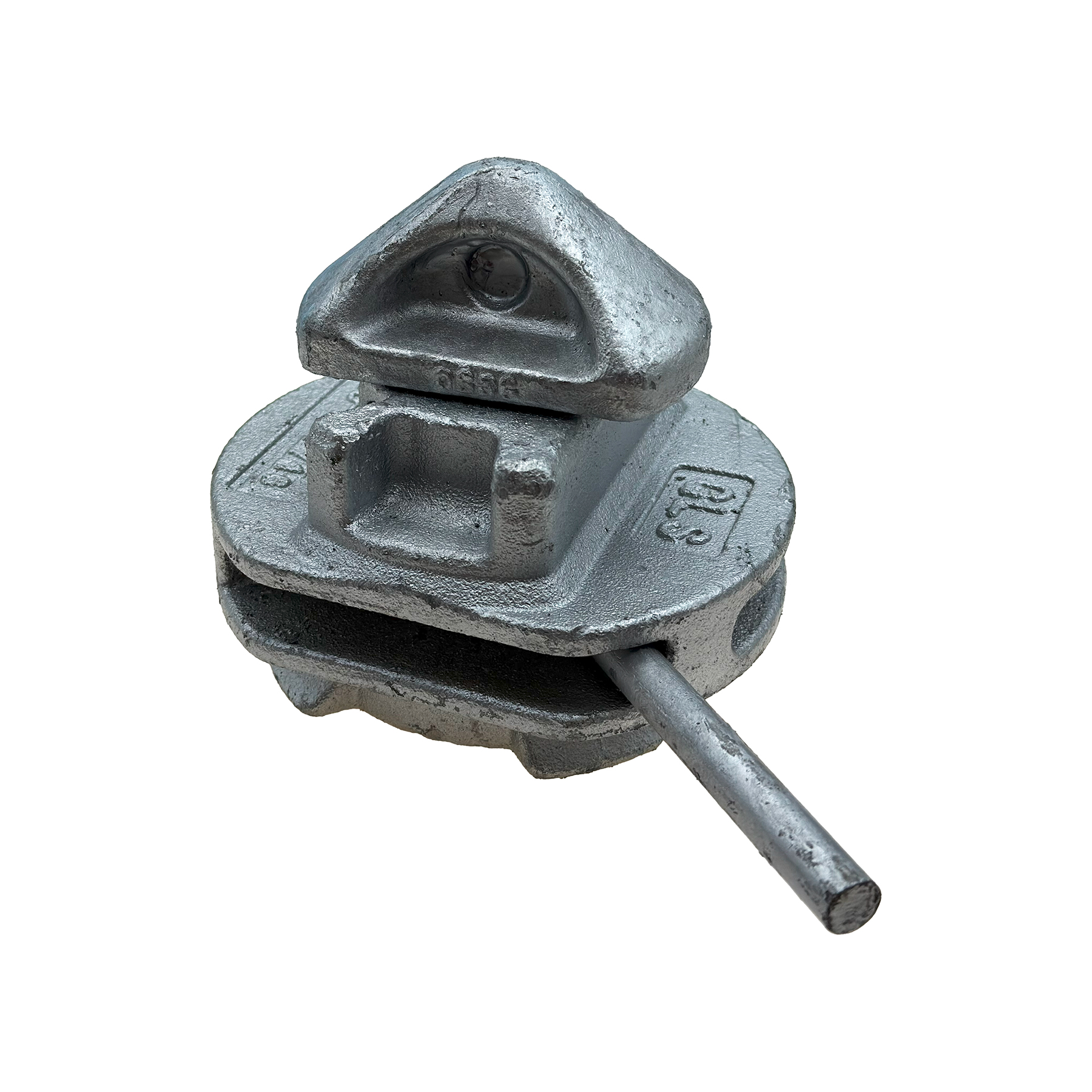

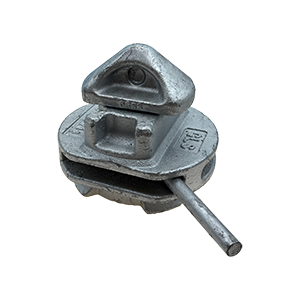

Breech Base Twistlock BD-H1/R
For bruk sammen med Breech Base Foundation AH-A1 (100 % kompatibel med Peck & Hale F-655).
Breech Base Twist Lock BD-H1/R er en robust og avtakbar vrilås utviklet for sikker
forankring av containere, last og spesialutstyr på dekk, rammer og andre stålkonstruksjoner.
Twist Lock-enheten monteres i Breech Base Foundation AH-A1,
som gir et sikkert og fleksibelt festepunkt ved behov.
Den kompakte konstruksjonen kombinert med høy styrke gjør produktet godt egnet for krevende
maritime, offshore- og industrielle miljøer. Enheten er produsert i høyfast stål med
korrosjonsbeskyttelse og er fullt kompatibel med Peck & Hale F-655-systemet.
Egenskaper
- Avtakbar Twistlock for sikker container- og lastsikring.
- For bruk sammen med Breech Base Foundation AH-A1.
- 100 % kompatibel med Peck & Hale F-655.
- Robust konstruksjon i høyfast stål.
- Korrosjonsbeskyttet overflate for lang levetid.
- Rask montering og demontering uten spesialverktøy.
- Egnet for maritime, offshore- og industrielle applikasjoner.
Forklaring av belastningsverdier (BL, SWL, Shear og Tension)
Forklaring av belastningsverdier
Disse betegnelsene benyttes internasjonalt for å beskrive belastningskapasiteten til
twistlocks, breech base foundations og annet containerutstyr.
BL (Breaking Load)
Maksimal belastning produktet er konstruert for å tåle før brudd.
SWL (Safe Working Load)
Maksimal anbefalt arbeidsbelastning ved normal bruk.
Shear
Horisontal belastning (skjærkraft) som oppstår når container eller last forsøker å forskyve seg sideveis.
Tension
Vertikal strekkbelastning som oppstår når container eller last trekkes fra hverandre.
Eksempel
En twistlock kan være spesifisert slik:
- BL Tension: 500 kN
- BL Shear: 420 kN
- SWL Tension: 250 kN
- SWL Shear: 210 kN
Dette betyr at produktet tåler opptil 500 kN ved strekk og
420 kN ved skjærbelastning før brudd, mens anbefalt maksimal
arbeidsbelastning er 250 kN ved strekk og
210 kN ved skjærbelastning.
Merk: Belastningsverdiene på CranePartners produktsider er hentet fra produsentenes tekniske datablad.
Viktig informasjon
-
Høyrelåst utførelse:
Håndtaket står i høyre posisjon når Twistlock-enheten er låst.
-
Viktig:
Det anbefales å benytte kun én type Twistlock om bord på samme fartøy – enten høyrelåst eller venstrelåst. Dette reduserer risikoen for feilbetjening og gjør det enklere å kontrollere om Twistlock-enhetene er i låst eller ulåst posisjon.
-
Lagerført:
CranePartner lagerfører høyrelåst utførelse (BD-H1/R). Venstrelåst utførelse kan leveres på forespørsel.
