Øyebolter og øyemutre

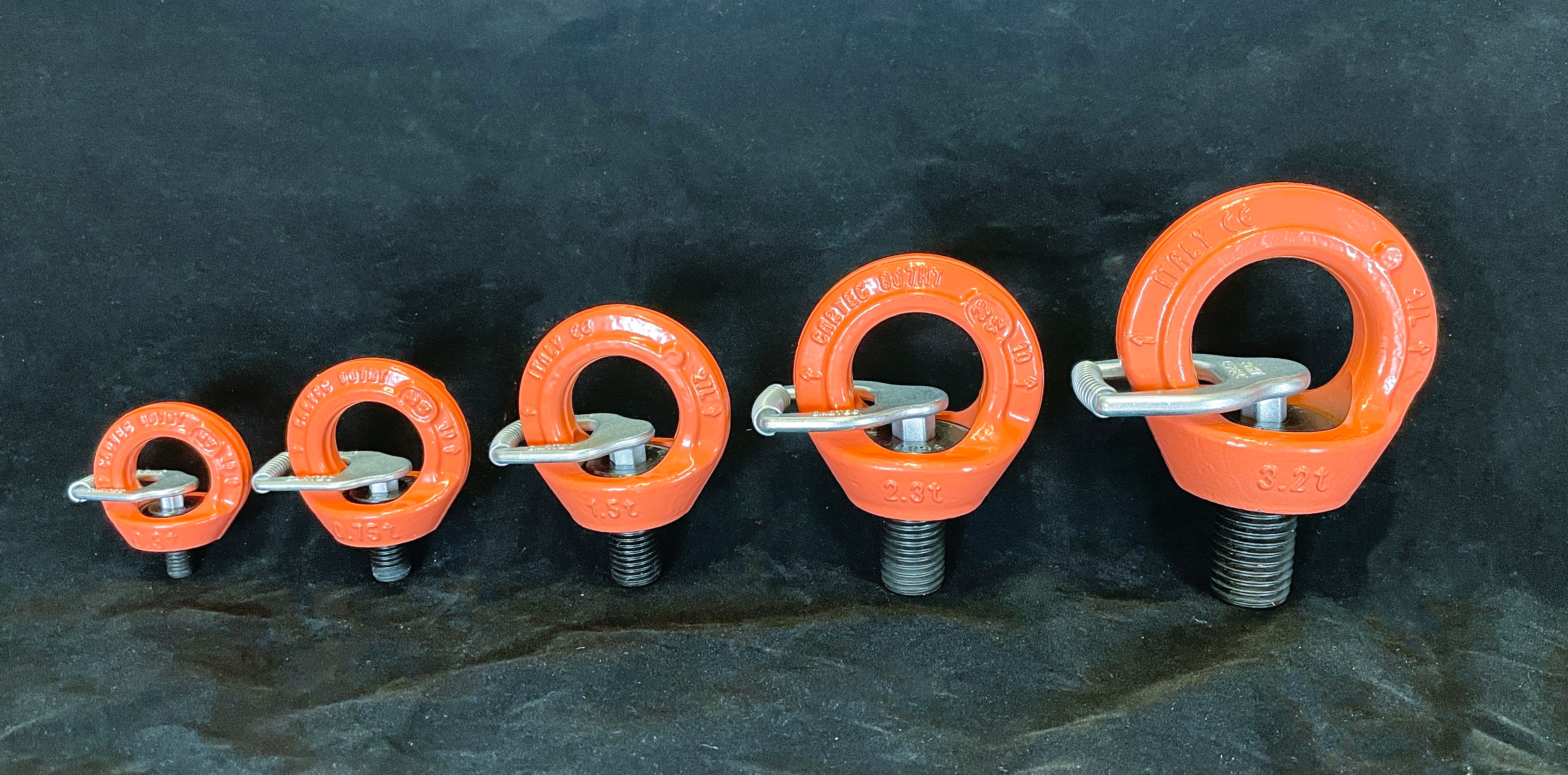

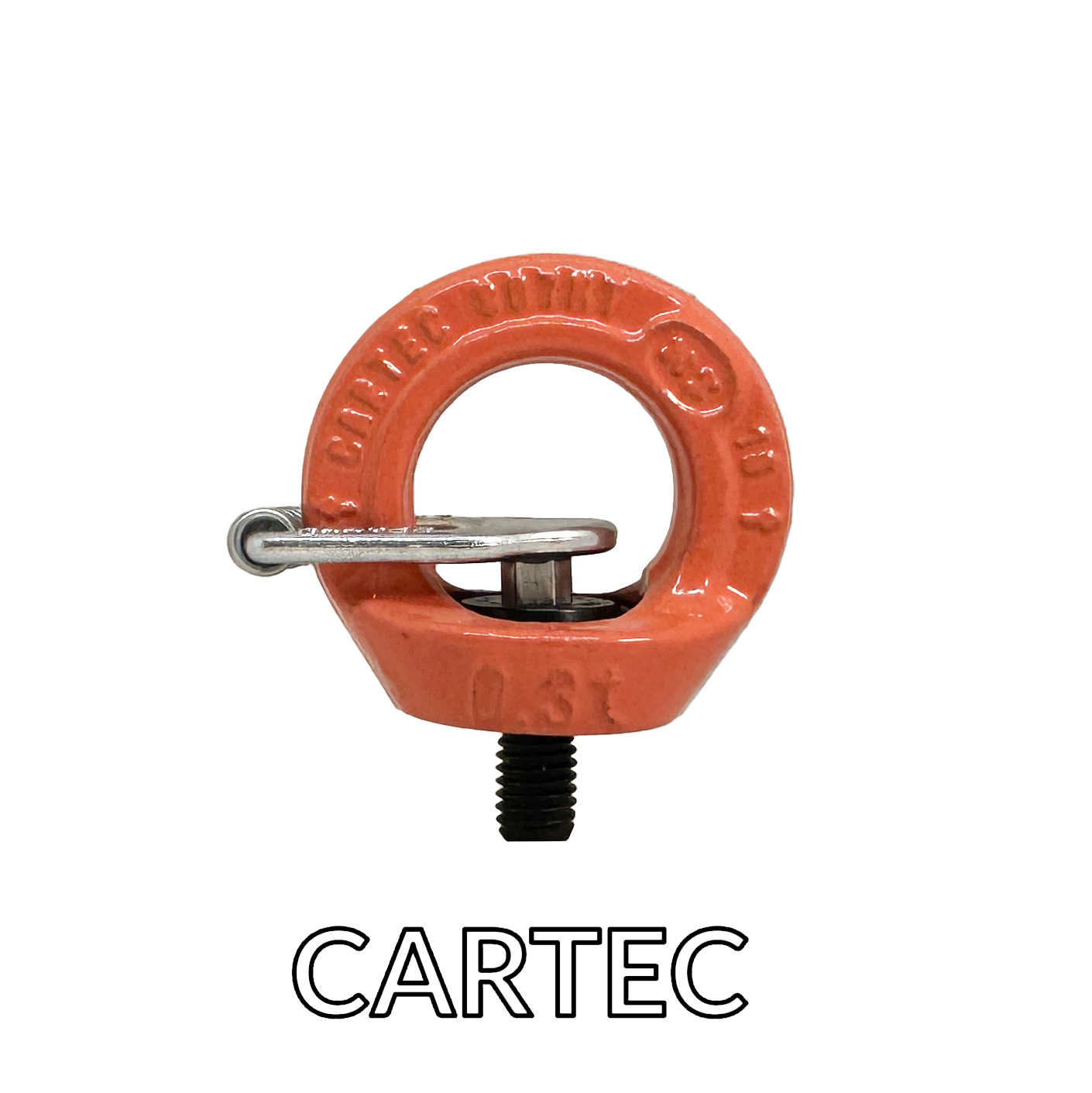

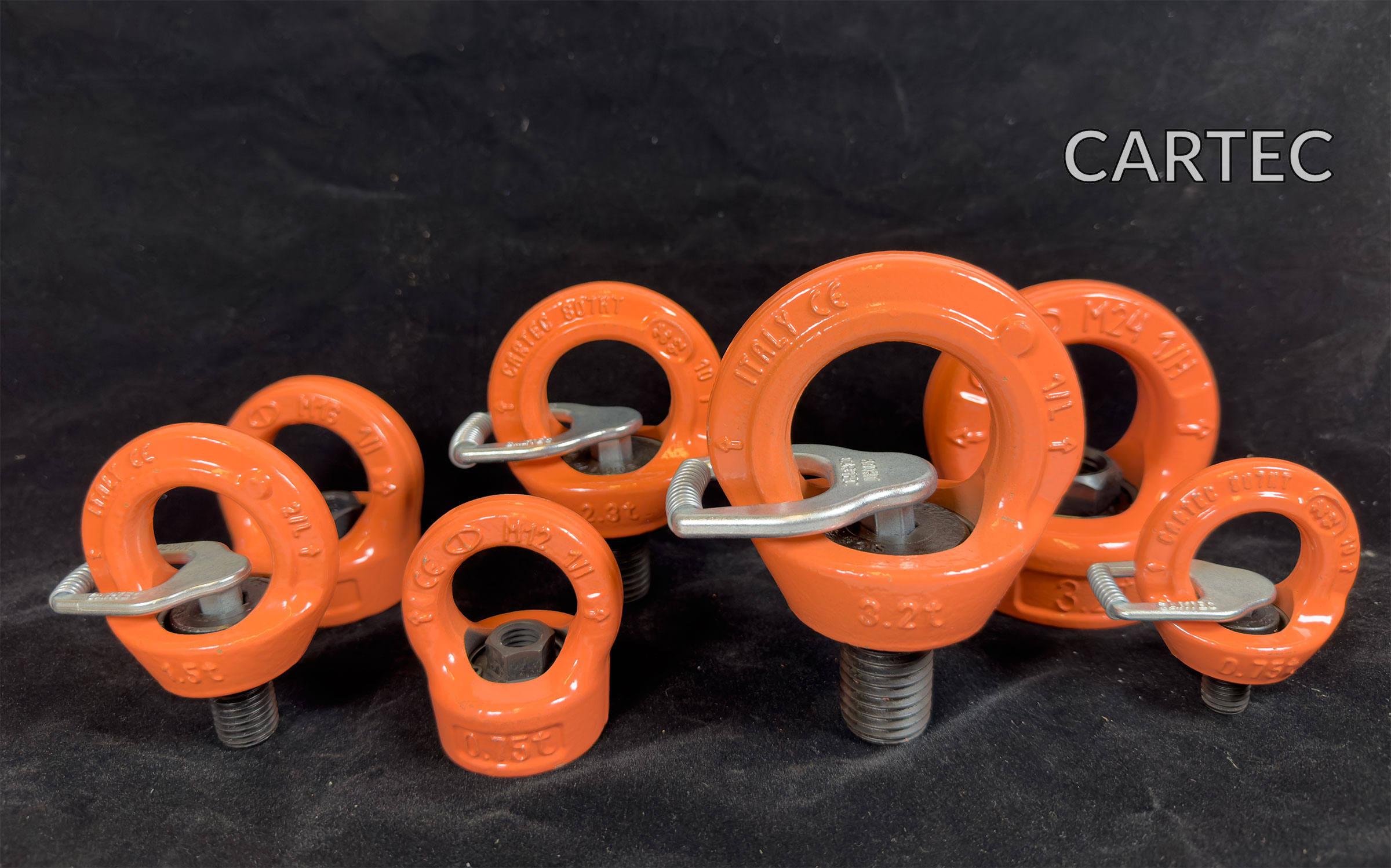

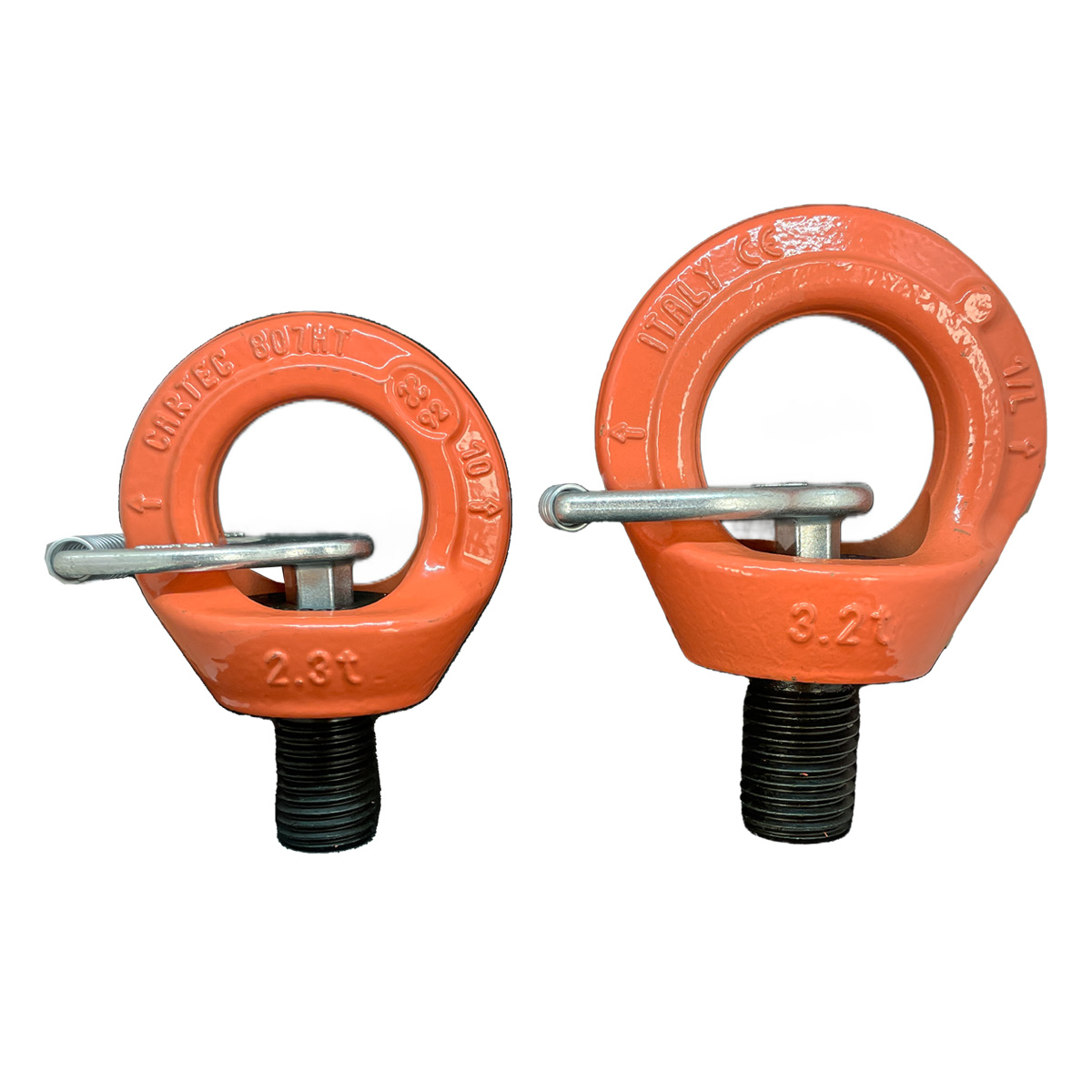

CARCANO CARTEC100 Øyebolt 360° med lås G10

  • Roterer 360° og justeres i retning av lasten
  • Produsert og testet i henhold til EN 1677-1
  • Rask og enkel montering – kun gjenget hull er nødvendig
  • Sikkerhetsfaktor: 4:1
  • DGUV godkjenningsnummer: H92 (mer info)

DGUV godkjent øyebolt CARTEC

DGUV Test og sertifisering

DGUV Test er test- og sertifiseringsnettverket til DGUV (German Social Accident Insurance). Det samler test- og sertifiseringsorganer som er en del av tyske sosiale ulykkesforsikringsinstitusjoner, DGUV-institutter og DGUV selv.

Test- og sertifiseringsorganenes aktiviteter støtter arbeidet med å forebygge arbeidsulykker, sykdommer og helserisiko. Dette gjøres gjennom testing, vurdering og sertifisering av sikkerhetskritiske produkter, kvalitetsstyringssystemer og personer.

Sertifiseringen bidrar til økt sikkerhet og forebygging i arbeidslivet, og omfanget er beskrevet i DGUV Test Information 02.

Organene i DGUV Test er lokalisert over hele Tyskland og er tilknyttet DGUVs ekspertmiljøer. De spesialiserer seg på ulike sektorer og tilbyr derfor ulike tjenester innen testing og sertifisering.

Mer info (PDF – EN)

Brukermanual (PDF)

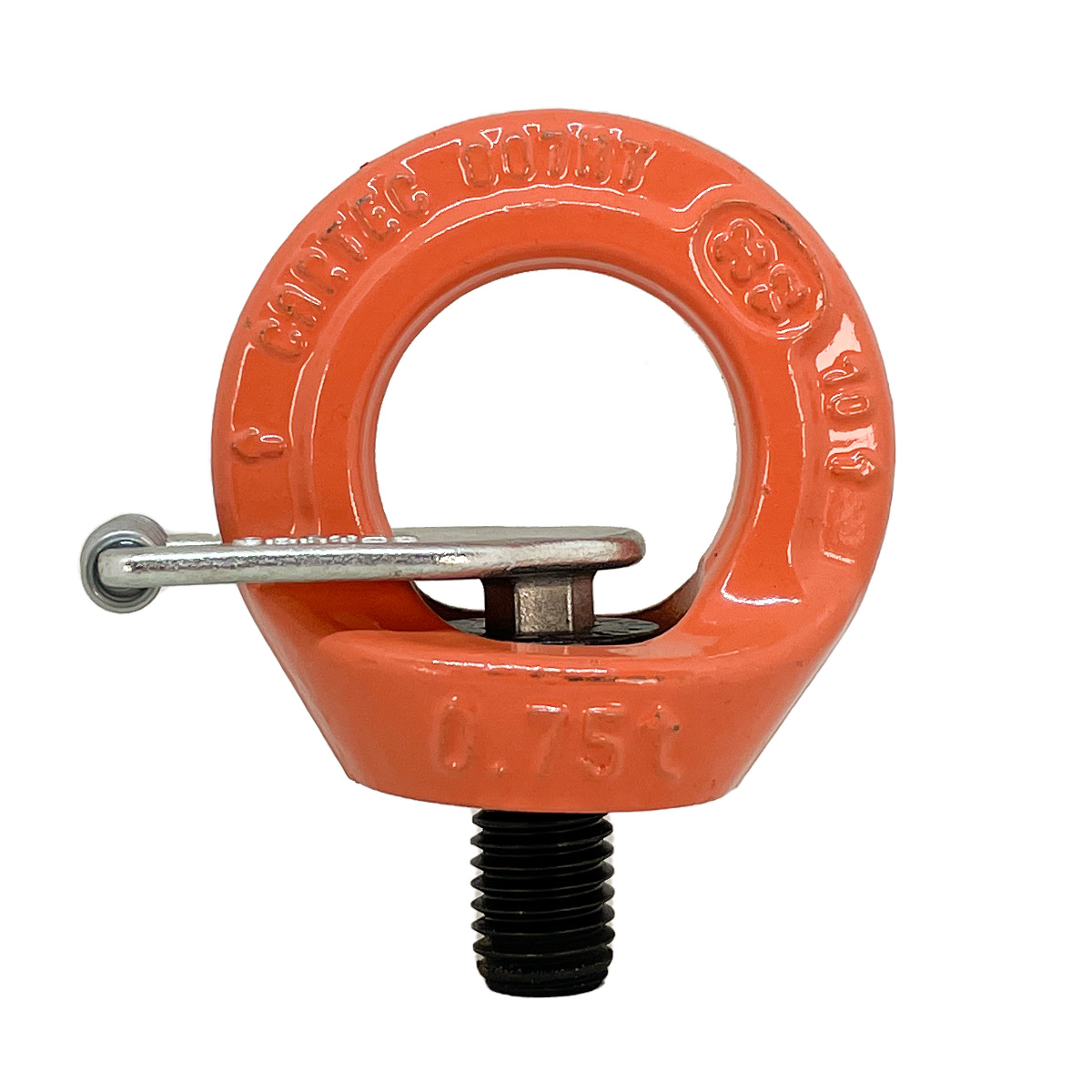

Eyebolt C807 – M12

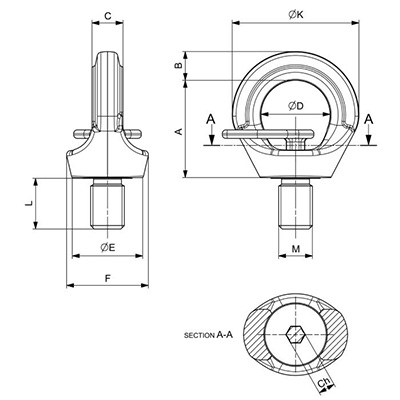

Dimensjoner:
Produkt nr. WLL
tonn		 Størrelse A B C D E F K L CH Kg
C807XCHT08 0,3 M8 35 11 9 25 25,5 30 46 12 6 0,12
C807XCHT012 0,75 M12 41,5 12,5 11,5 30 30,6 36,5 55,5 18 8 0,2
C807XCHT016 1,5 M16 49,5 14,5 15,7 35 36,5 42 64,5 24 10 0,35
C807XCHT020 2,3 M20 58 16 18 40 42 52,5 74,5 30 12 0,6
C807XCHT024 3,2 M24 69 20,5 22 49 50 61 90 36 12 1,0

Andre størrelser og bolter i UNC på forespørsel.

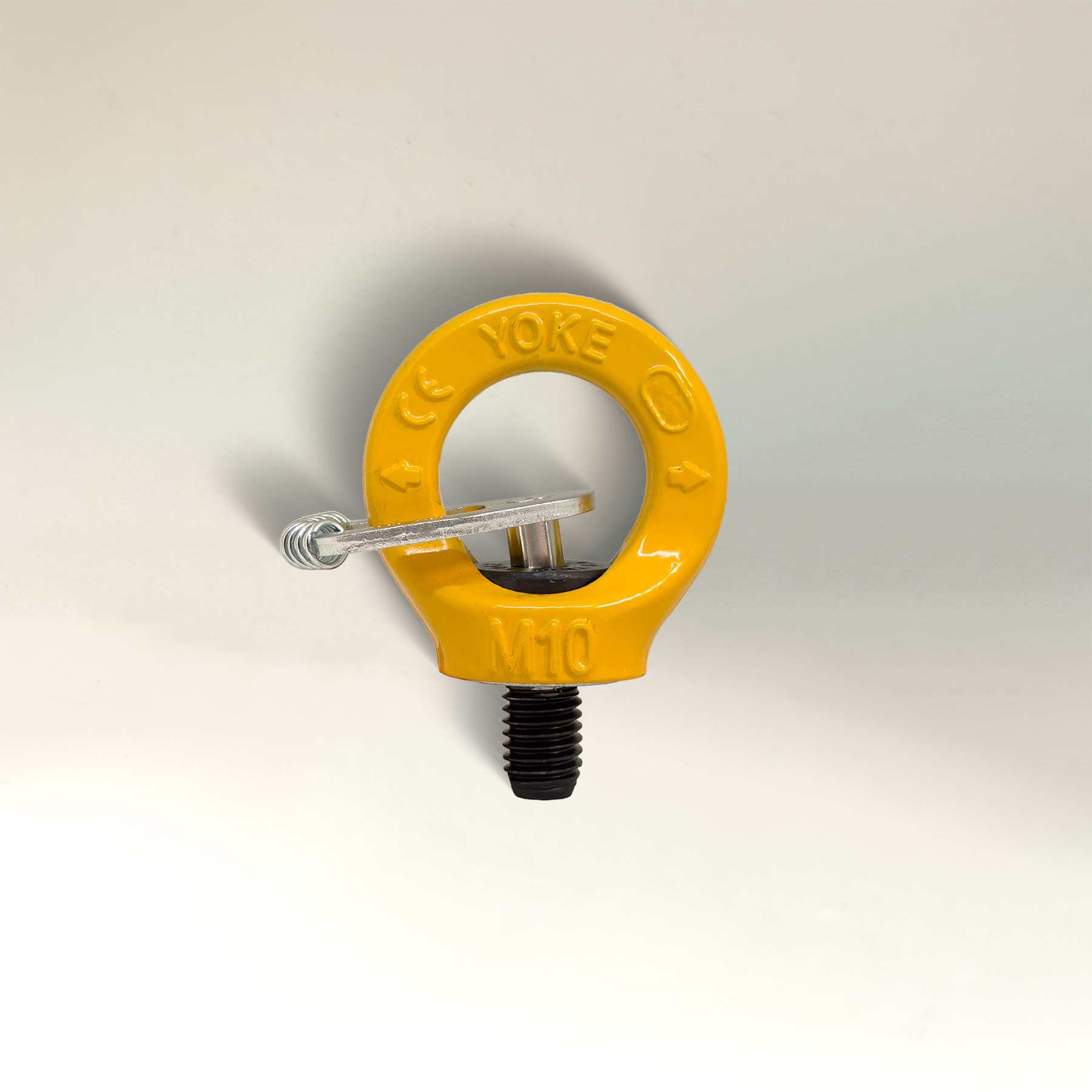

YOKE Øyebolt M10 med lås
YOKE Øyebolt 360° med lås G10
  • Roterer 360° og justeres i retning av lasten.
  • Produsert av legert stål, bråkjølt og herdet.
  • Produsert og testet i henhold til EN1677-1
  • Lastklassifiserte deler er 100% magnaflux sprekk testet
  • Individuelle smidde deler og hette skrue kan spores til testsertifisering
  • Bolter er metrisk tråd (ASME / ANSI B18.3.1M)
  • Testet til 2,5 ganger WLL
  • Tretthetstestet til 1,5 ganger WLL
  • Alle YOKE øyebolter oppfyller eller overgår alle kravene i ASME B30.26
  • Rask og enkel montering, bare et gjenget hull er nødvendig
  • Sikkerhetsfaktor: 4:1

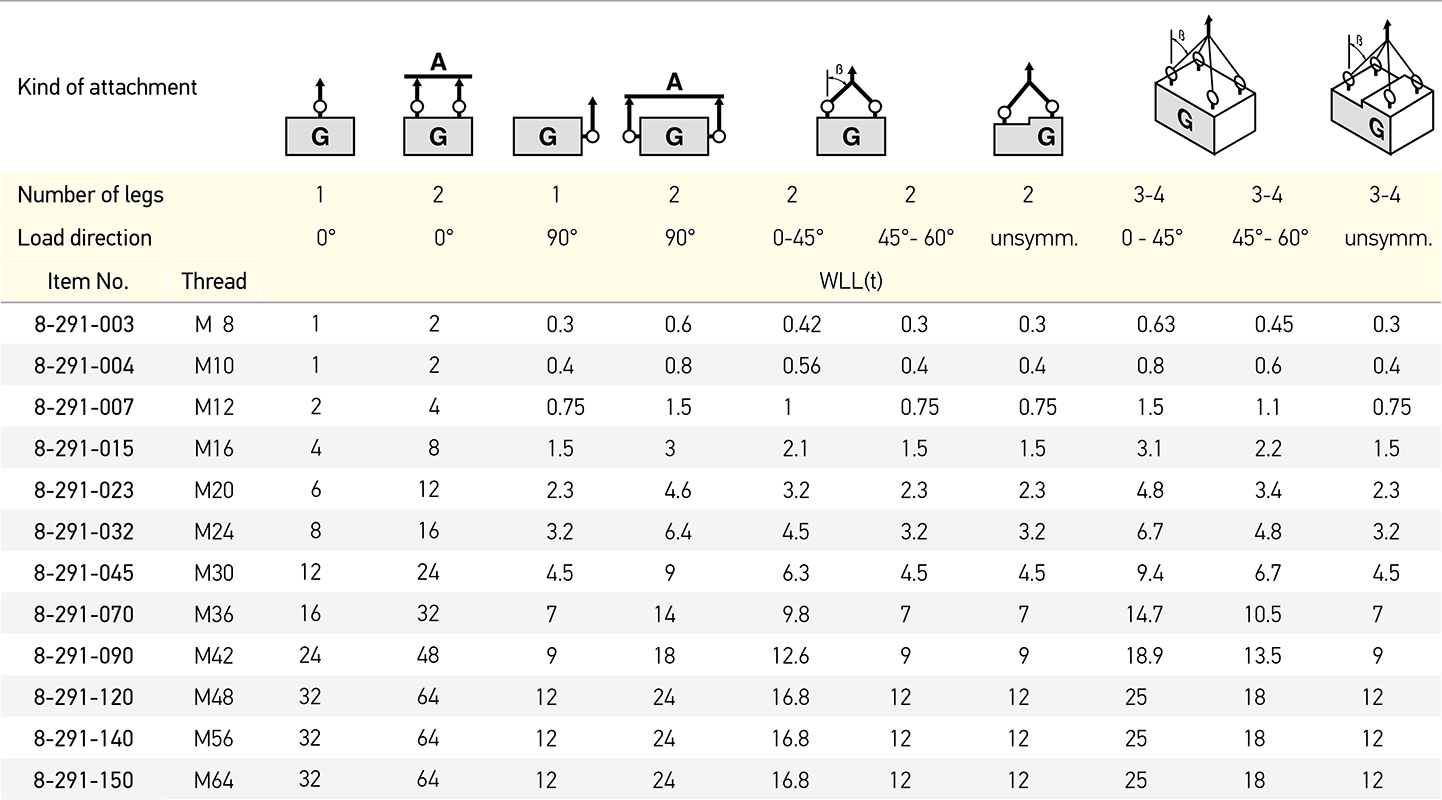

Løftetabell

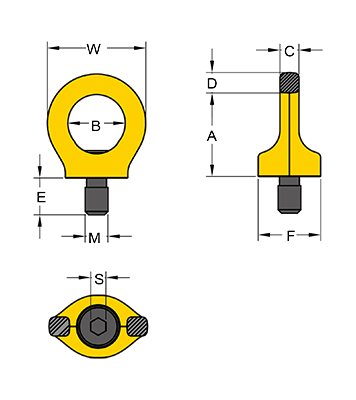

Dimensjoner:


Produkt nr. WLL
tonn		 Størrelse E A B C D F S W Torque in
Nm		 Kg
8-291K-003 0,4 M10 15 36 25 8 9 25 6 44 10 0,1
8-291K-015 1,5 M16 24 52 35 14 13 35 10 61 30 0,3
8-291K-032 3,2 M24 36 72 48 19 18 52 14 84 150 1,0
8-291K-090 9,0 M42 63 123 84 34 32 88 24 147 550 5,0
8-291K-120 12,0 M48 72 144 94 38 37 104 27 168 550 7,6


Alle mål i mm.
Andre størrelser og typer på forespørsel.

Vi har også igjen noen YOKE Leddet øyebolt Universal på lager.

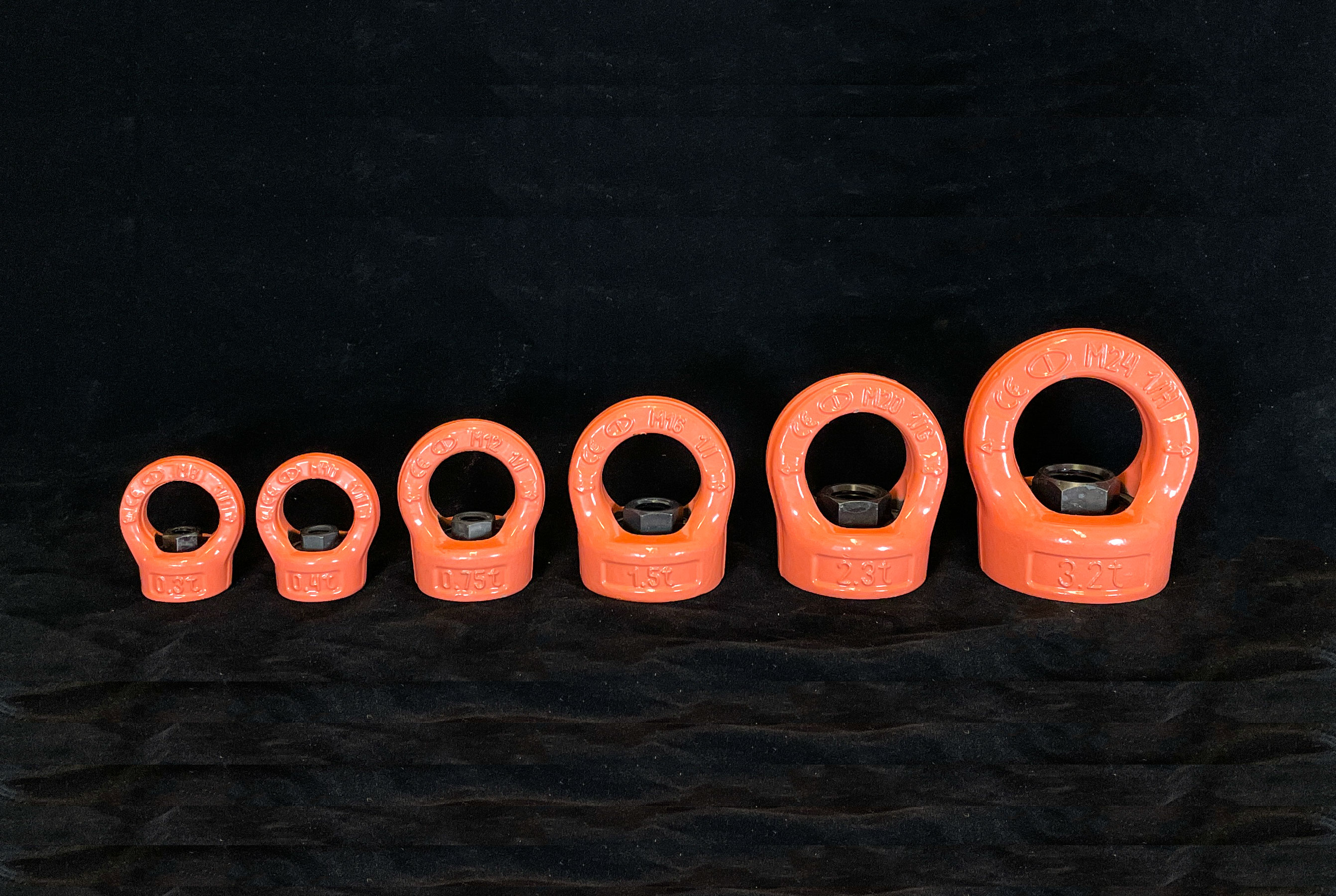

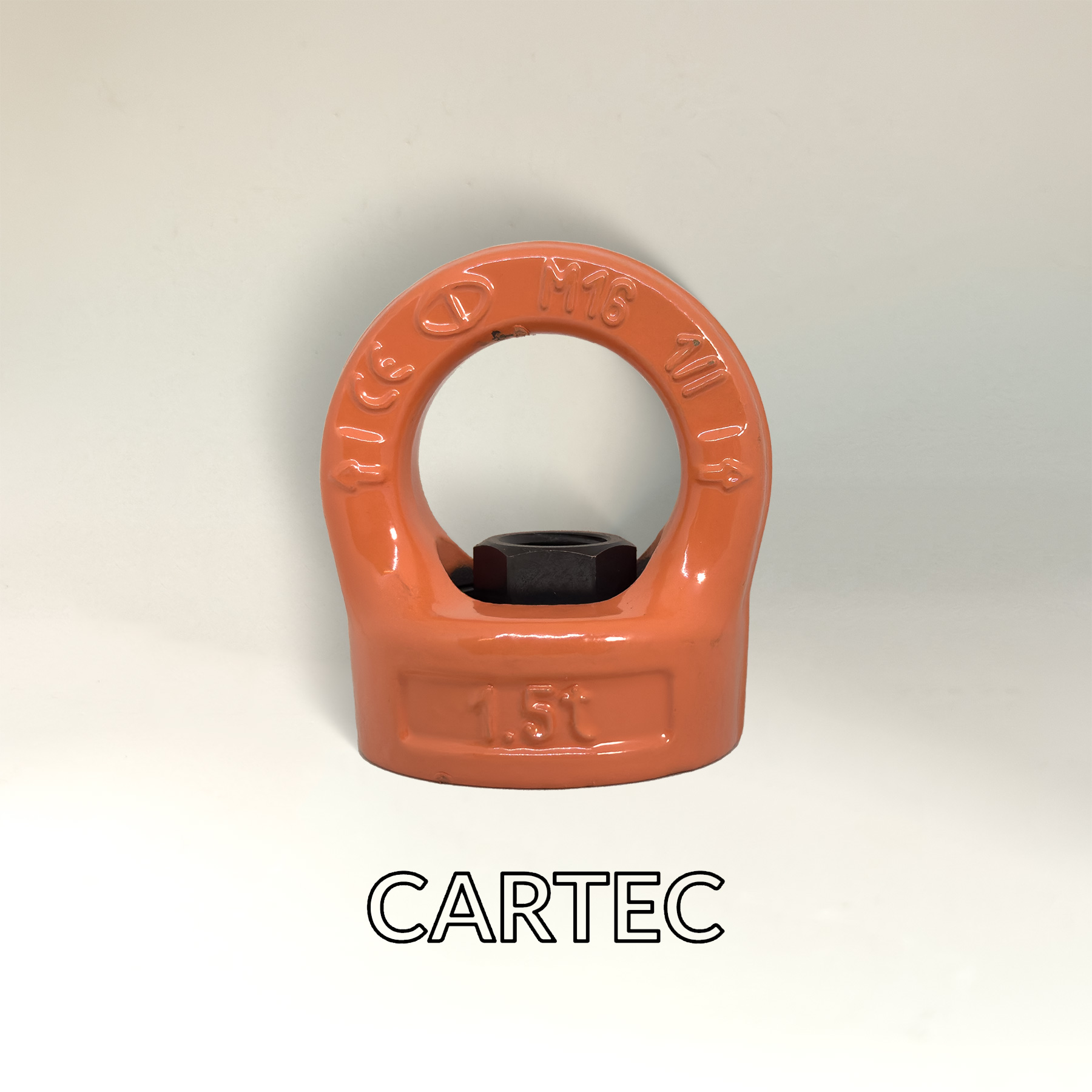

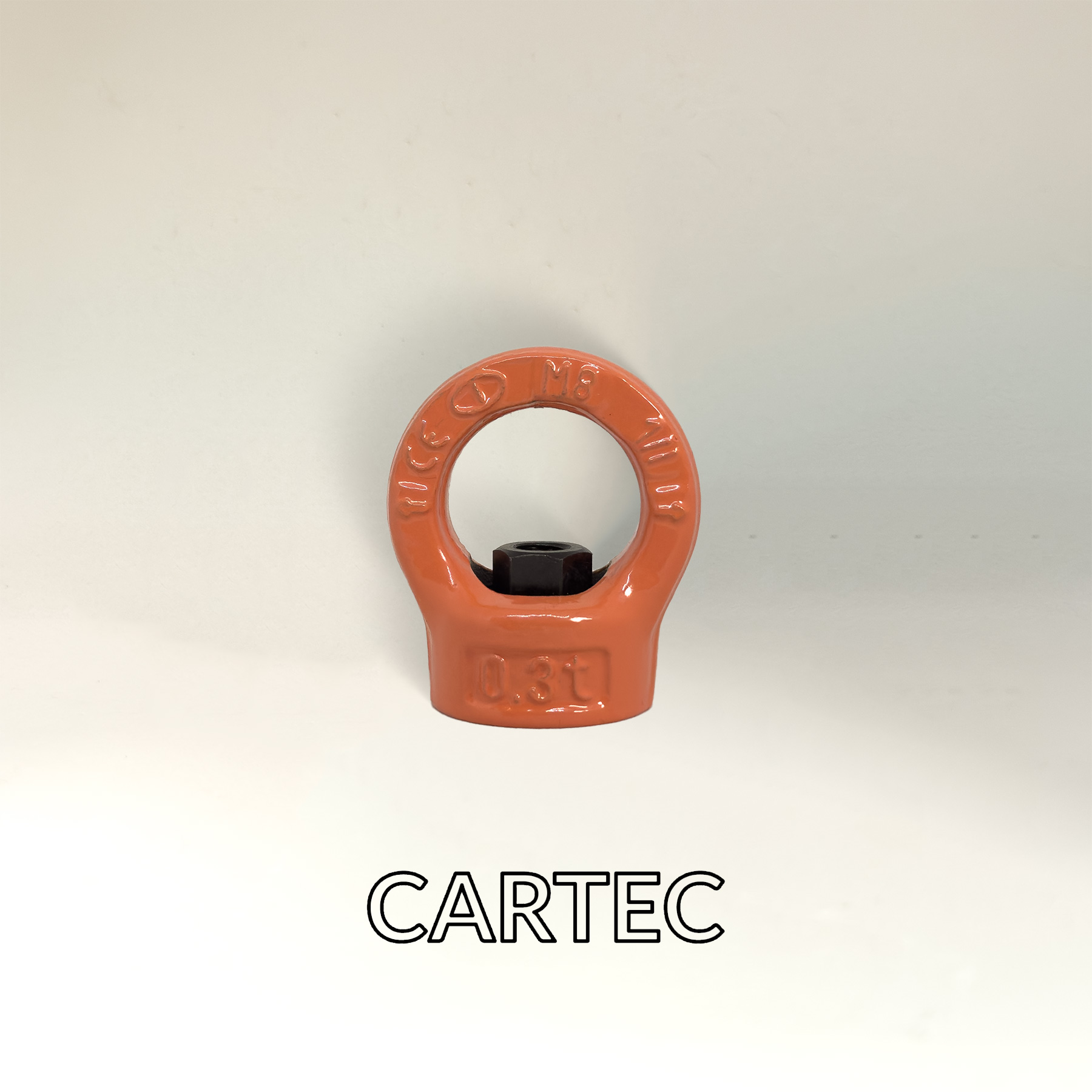

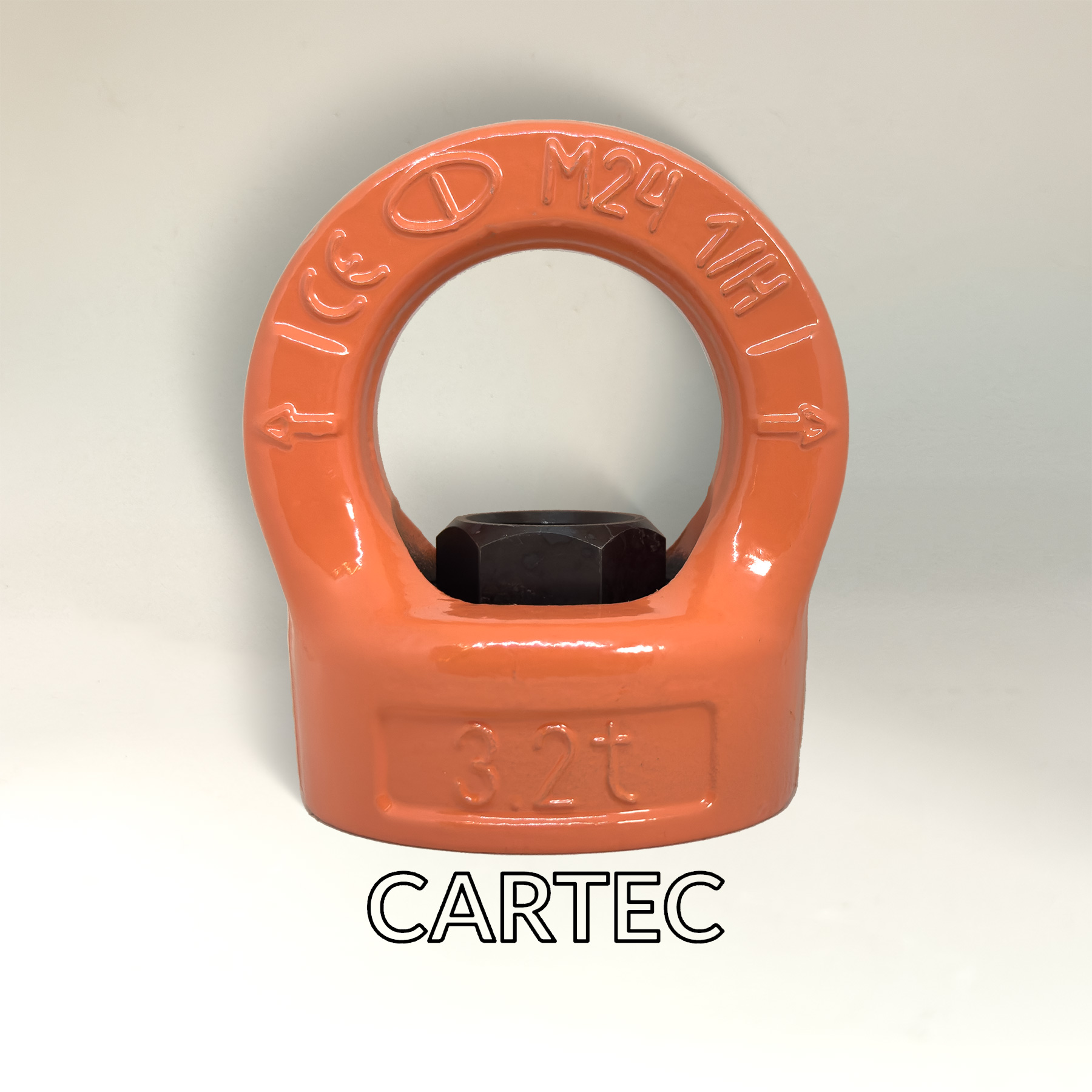

CARCANO CARTEC100 Øyemutter 360° G10


  • Roterer 360° og justeres i retning av lasten.
  • Produsert og testet i henhold til EN1677-1
  • DGUV Godkjenningsnummer: H92 (Mer info (PDF-EN)
  • Sikkerhetsfaktor: 4:1

Brukermanual.

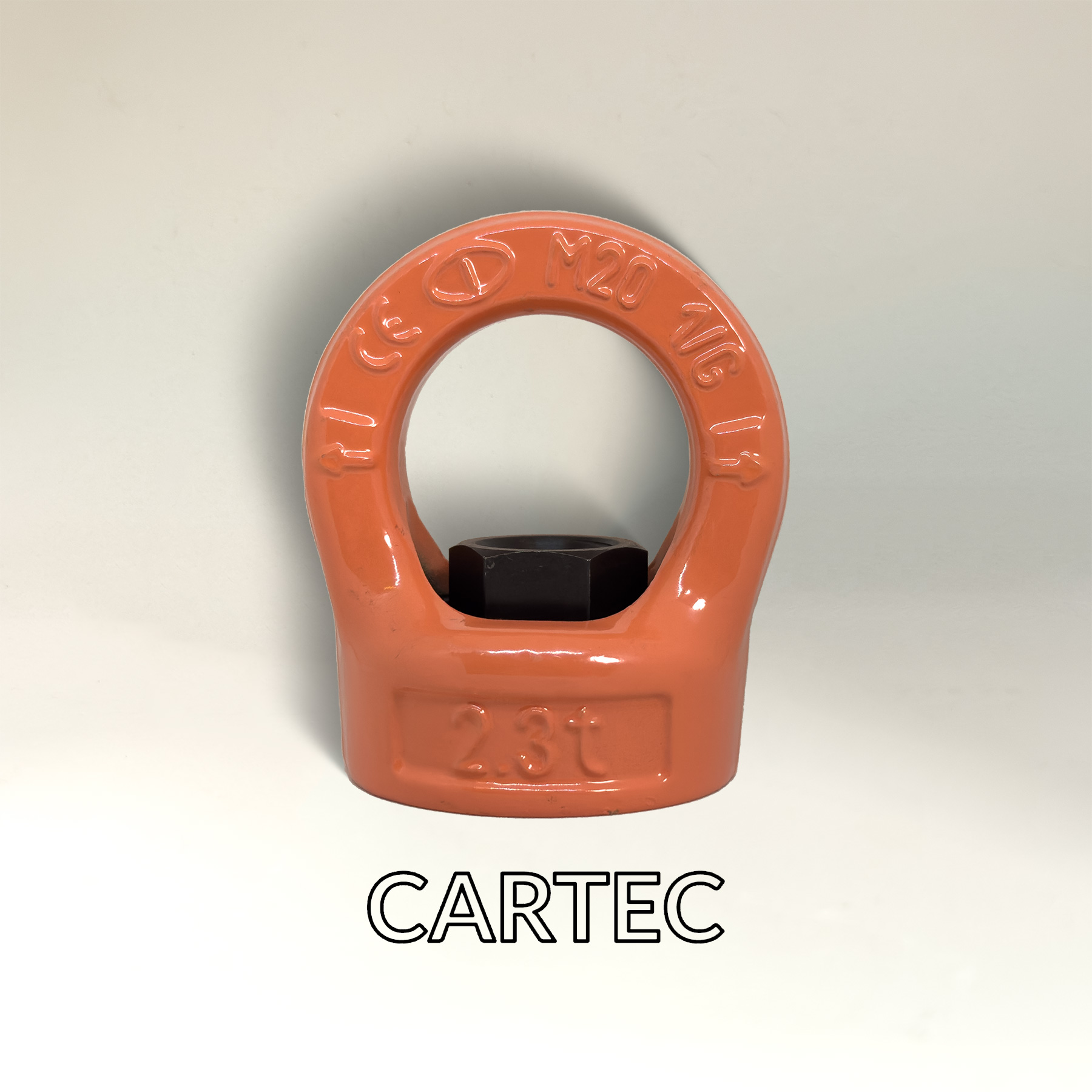

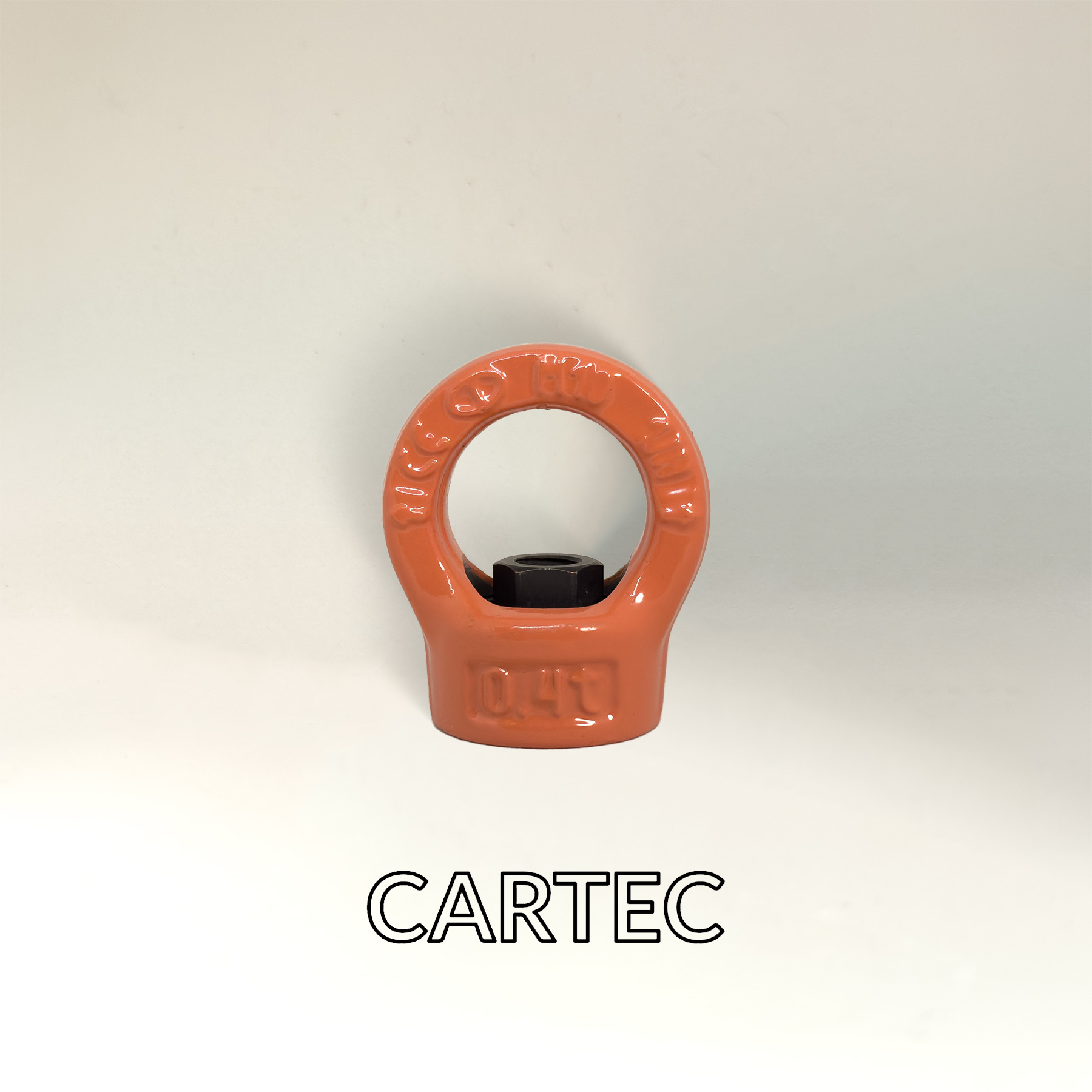

C810FX Øyemutter M10

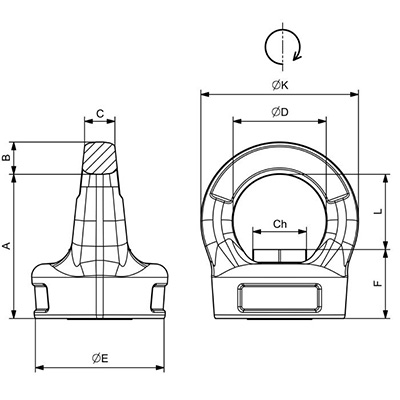

Dimensjoner:

Produkt nr. WLL
tonn		 Størrelse/M A B C D E K F L CH Kg
C810FX08 0,3 M8 44,5 8 10 29 32 45 46 23 13 0,17
C810FX10 0,4 M10 44,5 8 10 29 32 45 21,5 23 14 0,2
C810FX102 0,75 M12 53,5 11 11 34 44 56 26,5 27 16 0,39
C810FX16 1,5 M16 59,5 13 14,5 39 56 65 30,5 29 21 0,69
C810FX120 2,3 M20 67 14 17 42 58 70 33 34 26 0,71
C810FX124 3,2 M24 80 18 19 52 73 88 40 40 30 1,7

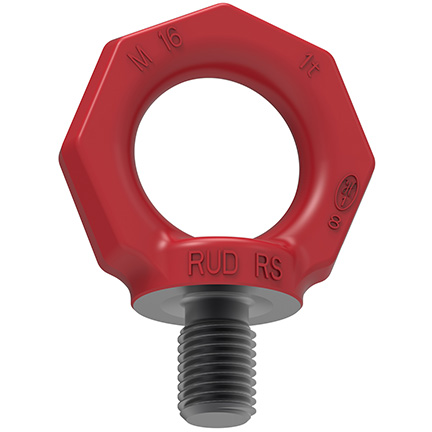

RUD Øyebolt RS-M
Produkt nr. WLL/tonn Dim./M
55550006 0,10 M6
55550008 0,20 M8
55550010 0,25 M10
55550012 0,40 M12
55550014 0,75 M14
55550016 1,00 M16
55550018 1,20 M18
55550020 1,50 M20
55550022 1,50 M22
55550024 2,00 M24
55550027 2,00 M27
55550030 3,00 M30
55550036 4,00 M36
55550042 6,00 M42
55550048 8,00 M48

Sikkerhetsfaktor: 4:1
(Bestillingsvare).

RUD Øyebolt RS-M
RUD øyemutter RM-M
Produkt nr. WLL/tonn Dim./M
55570006 0,10 M6
55570008 0,20 M8
55570010 0,25 M10
55570012 0,40 M12
55570014 0,75 M14
55570016 1,00 M16
55570018 1,20 M18
55570020 1,50 M20
55570022 1,50 M22
55570024 2,00 M24
55570027 2,00 M27
55570030 3,00 M30
55570036 4,00 M36
55570042 6,00 M42
55570048 8,00 M48
Sikkerhetsfaktor: 4:1
(Bestillingsvare).

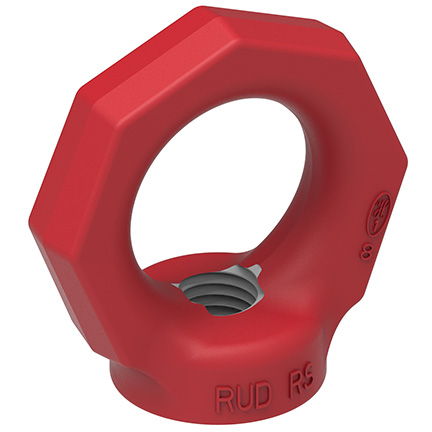

RUD Øyemutter RM-M

For UNC og andre typer, kontakt oss.
