Øyebolter og øyemutre

• Roterer 360° og justeres i retning av lasten.
• Produsert og testet i henhold til EN 1677-1.
• Rask og enkel montering – kun gjenget hull er nødvendig.
• Sikkerhetsfaktor 4:1.
• DGUV godkjenningsnummer H92.

Se dimensjoner og tekniske data

C807XCHT08

WLL tonn0,3

StørrelseM8

A35

B11

C9

D25

E25,5

F30

K46

L12

CH6

Kg0,12

C807XCHT012

WLL tonn0,75

StørrelseM12

A41,5

B12,5

C11,5

D30

E30,6

F36,5

K55,5

L18

CH8

Kg0,2

C807XCHT016

WLL tonn1,5

StørrelseM16

A49,5

B14,5

C15,7

D35

E36,5

F42

K64,5

L24

CH10

Kg0,35

C807XCHT020

WLL tonn2,3

StørrelseM20

A58

B16

C18

D40

E42

F52,5

K74,5

L30

CH12

Kg0,6

C807XCHT024

WLL tonn3,2

StørrelseM24

A69

B20,5

C22

D49

E50

F61

K90

L36

CH12

Kg1,0

Andre størrelser og bolter i UNC på forespørsel.

• Roterer 360° og justeres i retning av lasten.
• Produsert av legert stål, bråkjølt og herdet.
• Produsert og testet i henhold til EN 1677-1.
• Lastklassifiserte deler er 100 % magnaflux sprekk-testet.
• Testet til 2,5 × WLL og tretthetstestet til 1,5 × WLL.
• Oppfyller eller overgår kravene i ASME B30.26.
• Sikkerhetsfaktor 4:1.

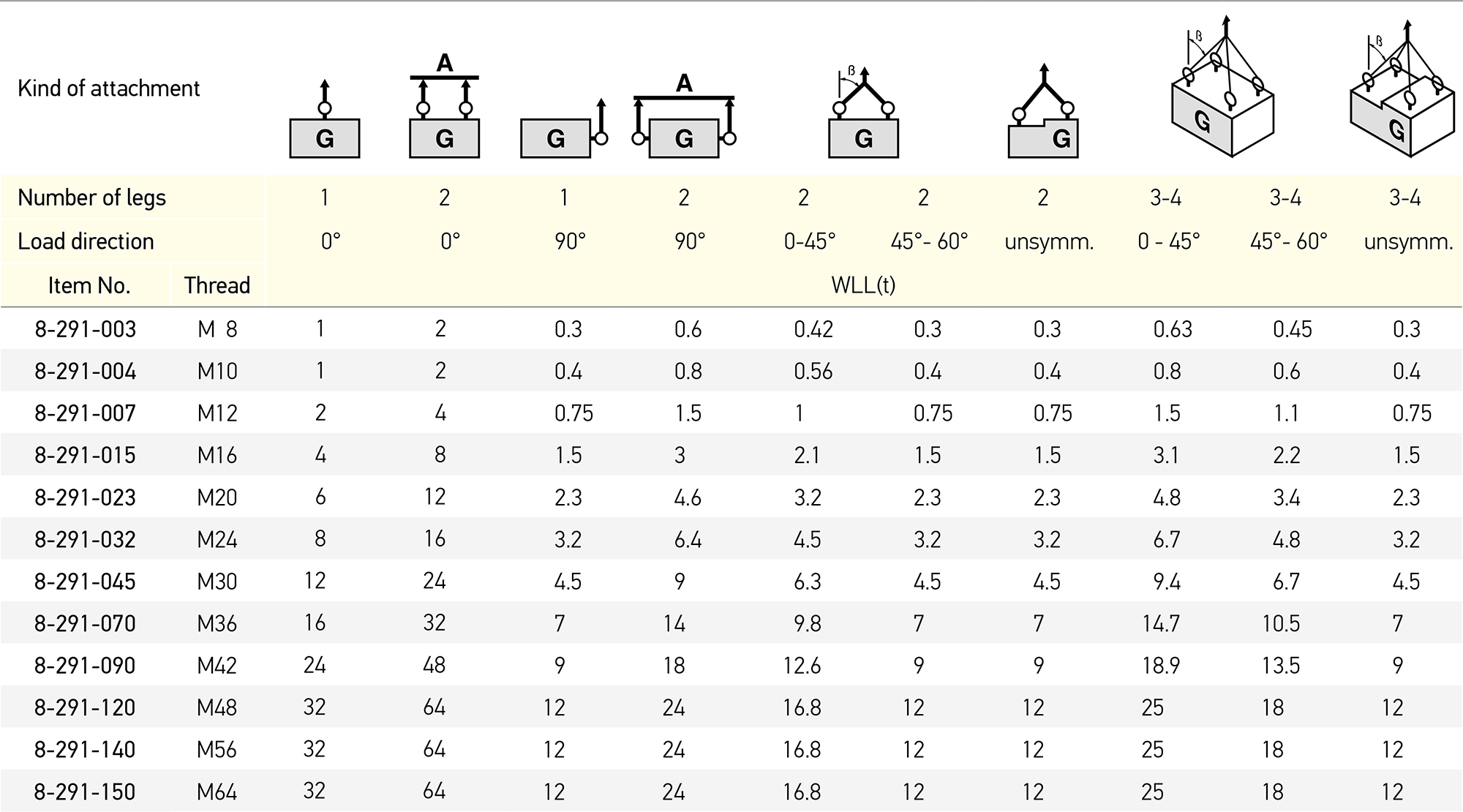

Vis løftetabell

Se dimensjoner og tekniske data

8-291K-003

WLL tonn0,4

StørrelseM10

E15

A36

B25

C8

D9

F25

S6

W44

Torque in Nm10

Kg0,1

8-291K-015

WLL tonn1,5

StørrelseM16

E24

A52

B35

C14

D13

F35

S10

W61

Torque in Nm30

Kg0,3

8-291K-032

WLL tonn3,2

StørrelseM24

E36

A72

B48

C19

D18

F52

S14

W84

Torque in Nm150

Kg1,0

8-291K-090

WLL tonn9,0

StørrelseM42

E63

A123

B84

C34

D32

F88

S24

W147

Torque in Nm550

Kg5,0

8-291K-120

WLL tonn12,0

StørrelseM48

E72

A144

B94

C38

D37

F104

S27

W168

Torque in Nm550

Kg7,6

Alle mål i mm. Andre størrelser og typer på forespørsel.

• Roterer 360° og justeres i retning av lasten.
• Produsert og testet i henhold til EN 1677-1.
• DGUV godkjenningsnummer H92.
• Sikkerhetsfaktor 4:1.

Brukermanual (PDF)

Se dimensjoner og tekniske data

C810FX08

WLL tonn0,3

Størrelse/MM8

A44,5

B8

C10

D29

E32

K45

F46

L23

CH13

Kg0,17

C810FX10

WLL tonn0,4

Størrelse/MM10

A44,5

B8

C10

D29

E32

K45

F21,5

L23

CH14

Kg0,2

C810FX102

WLL tonn0,75

Størrelse/MM12

A53,5

B11

C11

D34

E44

K56

F26,5

L27

CH16

Kg0,39

C810FX16

WLL tonn1,5

Størrelse/MM16

A59,5

B13

C14,5

D39

E56

K65

F30,5

L29

CH21

Kg0,69

C810FX120

WLL tonn2,3

Størrelse/MM20

A67

B14

C17

D42

E58

K70

F33

L34

CH26

Kg0,71

C810FX124

WLL tonn3,2

Størrelse/MM24

A80

B18

C19

D52

E73

K88

F40

L40

CH30

Kg1,7

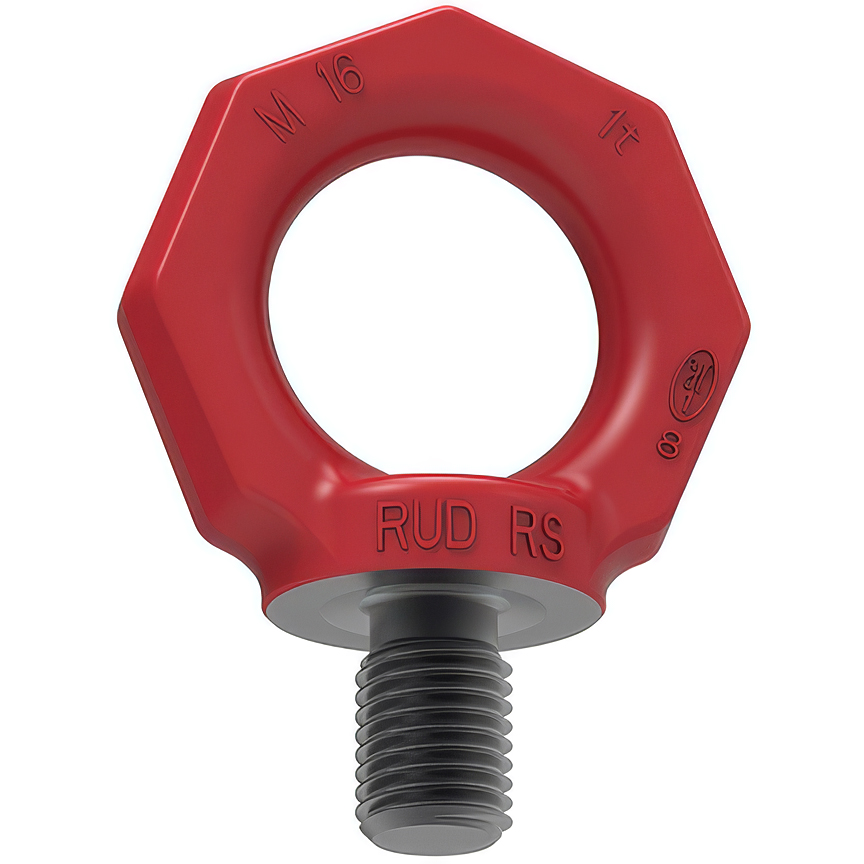

RUD RS-M leveres i metriske dimensjoner fra M6 til M48 i utvalget på siden. Sikkerhetsfaktor 4:1.

Bestillingsvare.

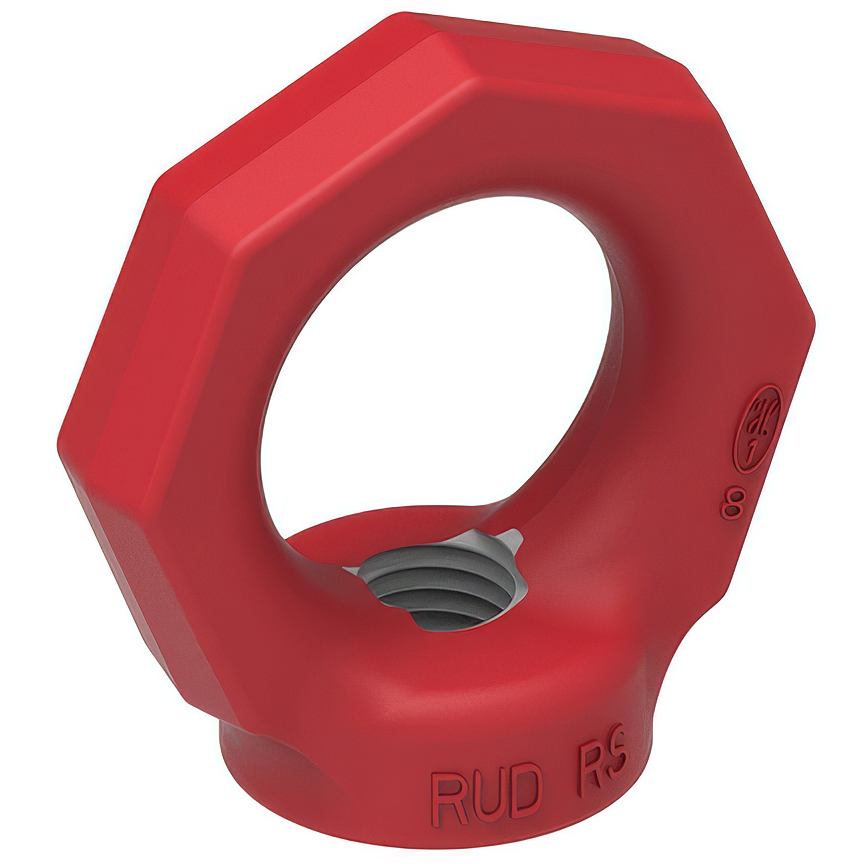

RUD RM-M leveres i metriske dimensjoner fra M6 til M48 i utvalget på siden. Sikkerhetsfaktor 4:1.

Bestillingsvare.
