Kasteblokker brukes ved løfte- og trekkeoperasjoner der det er behov for å føre ståltauet over en skive eller endre trekkretningen.
De er enkle å transportere, raske å rigge og egner seg blant annet til kortvarige eller periodiske løfteoppgaver. DELTA-serien leveres i flere kapasiteter med svingbar sjakkel og stålutførelse.
Klikk på bildet for å bla gjennom de store produktbildene

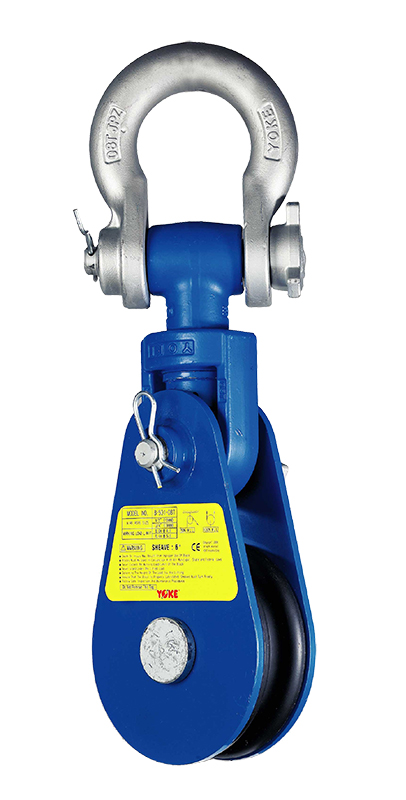

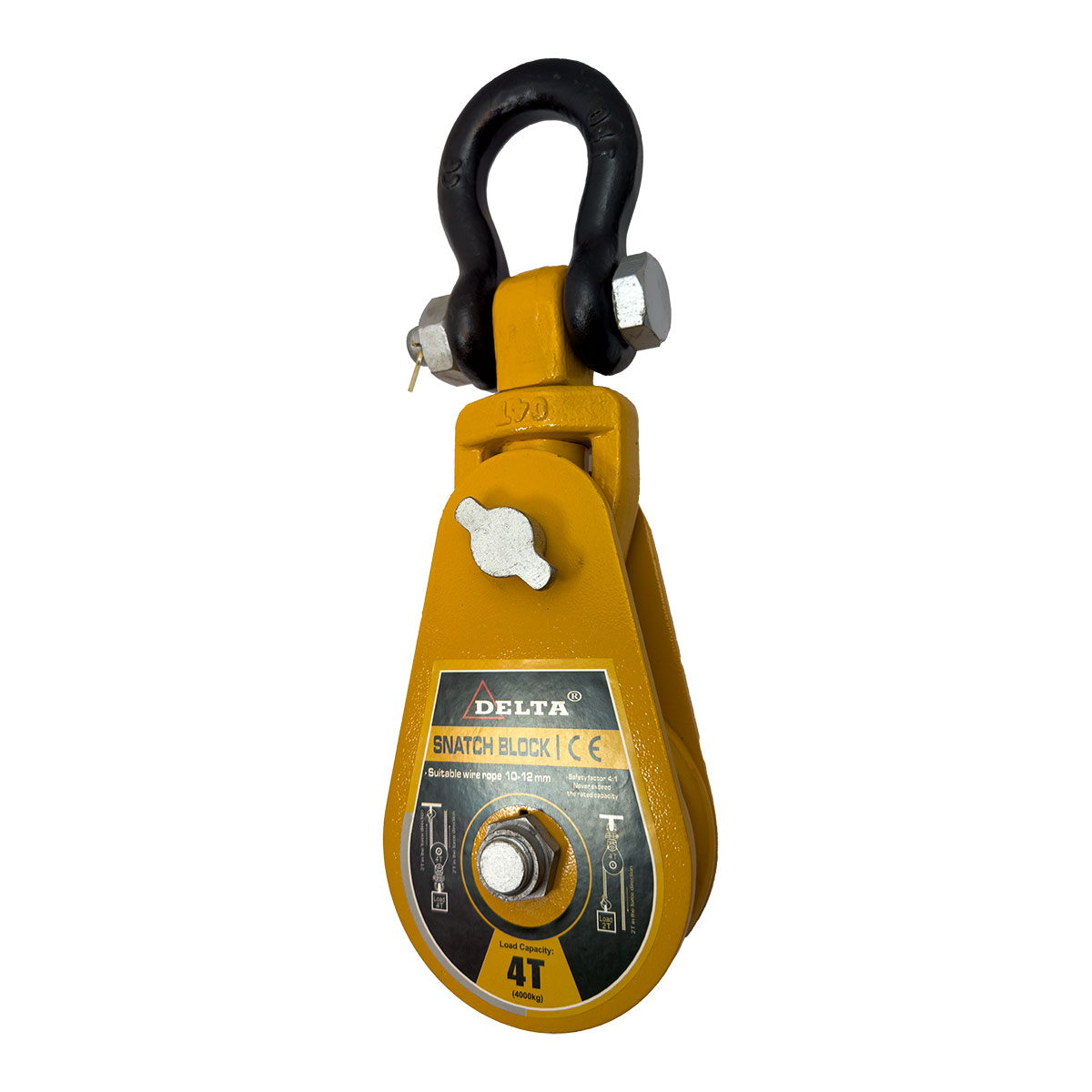

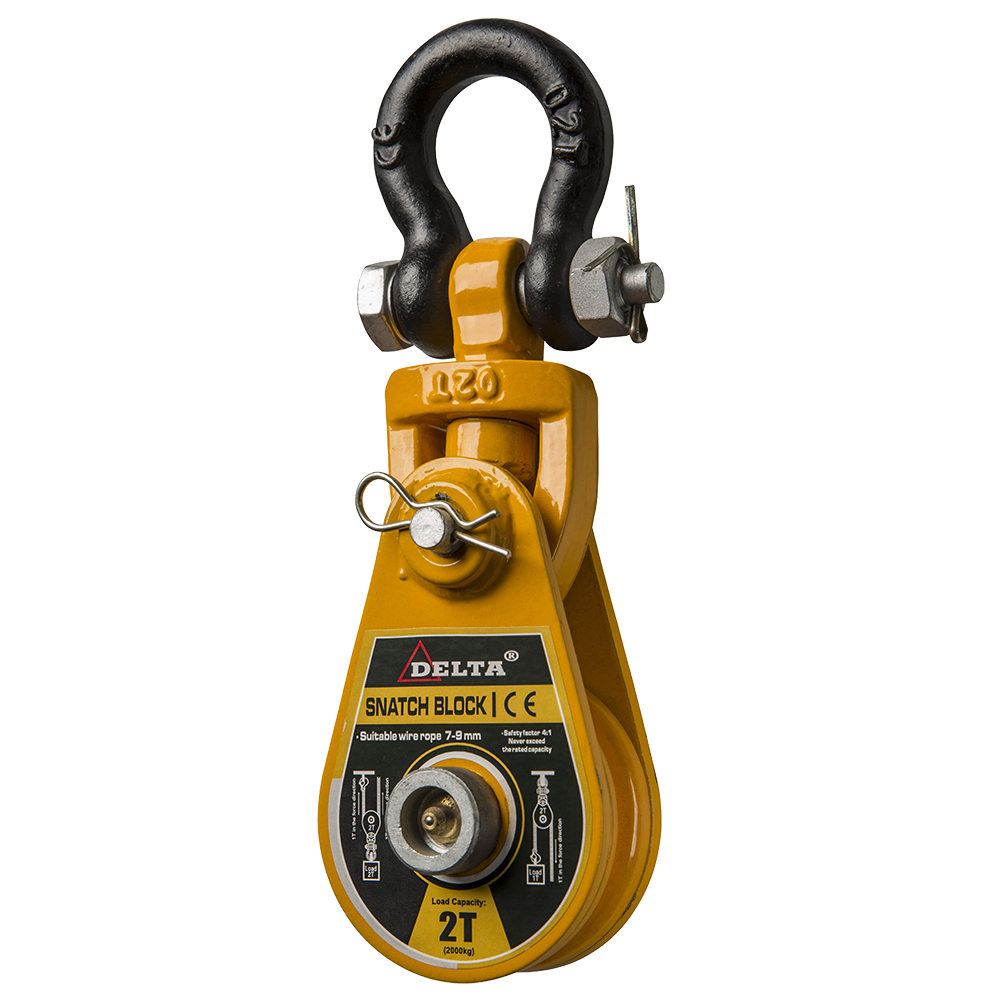

DELTA kasteblokker er bygget med stålkropp og svingbart sjakkeloppheng. Serien er beregnet for løfteoppgaver der en kompakt og flyttbar blokk er ønskelig.

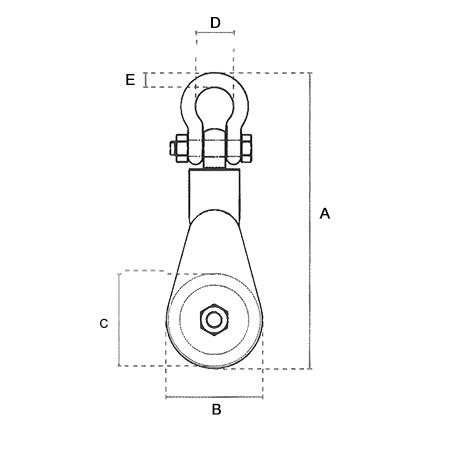

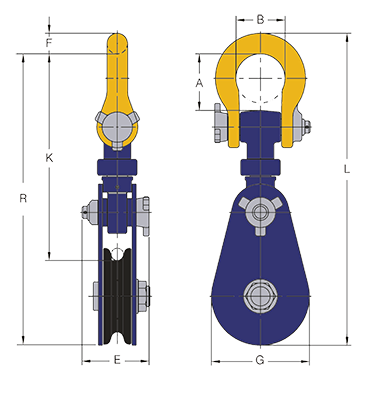

Se tegningen for målene A–E. Tabellen under viser hvert produktnummer med tilhørende kapasitet, anbefalt wirestørrelse, dimensjoner og egenvekt.
Klikk på tegningen for større visning.
| Produktnr. | WLL (tonn) | Wire (mm) |
A (mm) | B (mm) | C (mm) |
D (mm) | E (mm) | Vekt (kg) |
|---|---|---|---|---|---|---|---|---|
| SG.0.KBSH.002000* | 2,0 | 7-9 | 237 | 76 | 75 | 35 | 14 | 2,3 |
| SG.0.KBSH.004000 | 4,0 | 10-12 | 355 | 116 | 115 | 51 | 20 | 6,7 |
| SG.0.KBSH.008000* | 8,0 | 16-19 | 495 | 155 | 152 | 73 | 30 | 14 |
| SG.0.KBSH.010000* | 10,0 | 16-19 | 520 | 155 | 152 | 74 | 31 | 16 |
| SG.0.KBSH.012000* | 12,0 | 24-26 | 685 | 260 | 254 | 80 | 33 | 40 |
| SG.0.KBSH.015000* | 15,0 | 24-26 | 713 | 260 | 254 | 90 | 39 | 54 |
| SG.0.KBSH.020000* | 20,0 | 25-29 | 777 | 260 | 254 | 96 | 40 | 56 |
Arbeidsbelastningsgrensen (WLL) angir den største belastningen som kan påføres kasteblokken og opphenget. Belastningen på blokken kan være forskjellig fra lasten som løftes eller trekkes av løfteinnretningen.

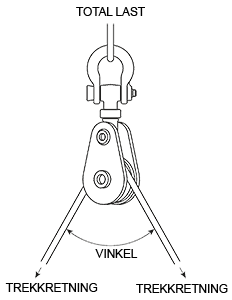

Når en blokk brukes for å endre trekkretningen, påvirkes kraften i opphenget av vinkelen mellom ståltauets innkommende og utgående retning. Tabellen viser faktoren som multipliseres med linjetrekket for å finne belastningen på blokken.
| Vinkel | Faktor |
|---|---|
| 0 | 2 |
| 10 | 1,99 |
| 20 | 1,97 |
| 30 | 1,93 |
| 40 | 1,87 |
| 45 | 1,84 |
| 50 | 1,81 |
| 60 | 1,73 |
| 70 | 1,64 |
| 80 | 1,53 |
| Vinkel | Faktor |
|---|---|
| 100 | 1,29 |
| 110 | 1,15 |
| 120 | 1,00 |
| 130 | 0,84 |
| 135 | 0,76 |
| 140 | 0,68 |
| 150 | 0,52 |
| 160 | 0,35 |
| 170 | 0,17 |
| 180 | 0 |
Ståltauets styrke påvirkes av bøyingen rundt skiven. Ved valg av blokk må skivestørrelsen vurderes opp mot ståltauets diameter og egenskaper. Tabellen nedenfor er hentet fra den tidligere produktsiden.
Forhold A er skivediameter delt på ståltaudiameter (D/d). Tabellen angir styrkeeffektivitet i prosent sammenlignet med klassifisert ståltaustyrke.
| Forhold A | Styrke (%) |
|---|---|
| 40 | 95 |
| 30 | 93 |
| 20 | 91 |
| 15 | 89 |
| 10 | 86 |
| Forhold A | Styrke (%) |
|---|---|
| 8 | 83 |
| 6 | 79 |
| 4 | 75 |
| 2 | 65 |
| 1 | 50 |
Gjentatt bøying kan påvirke ståltauets levetid. Tabellen viser oppgitt relativ tretthetsbøyningslevetid for forskjellige verdier av forhold B.
| Forhold B | Relativ levetid |
|---|---|
| 30,00 | 10,00 |
| 25,00 | 6,60 |
| 20,00 | 3,80 |
| 18,00 | 2,90 |
| Forhold B | Relativ levetid |
|---|---|
| 16,00 | 2,10 |
| 14,00 | 1,50 |
| 12,00 | 1,10 |
Oppgi gjerne ønsket WLL, ståltauets diameter og hvilken trekkvinkel eller rigging blokken skal brukes i, så kan vi hjelpe med å finne en egnet løsning.
