Svivelkroker til kraner og løfteutstyr

Svivelkroker brukes på kraner, kjettingskrev, wirestropper og annet løfteredskap der det er behov for en sikker krok med rotasjon. Standardsortimentet på siden er hovedsakelig Grade 80, mens Grade 100, offshoremodeller og andre spesialutførelser kan leveres på bestilling.

Sperrekrok med kulelagersvivel G80

Klikk på bildet for galleri.

360°rotasjon under belastning
1,12–40 tWLL i vist sortiment
Grade 80standard på siden
  • Reduserer vridning i wire, kjetting og annet løfteredskap.
  • Flere modeller med integrert kulelagersvivel.
  • Aktuelt for lastebilkraner, marinekraner, oppdrettsbåter, verkstedkraner og industri.
  • Grade 100 og spesialutførelser kan leveres på bestilling.
Tilbake til Jernvarer

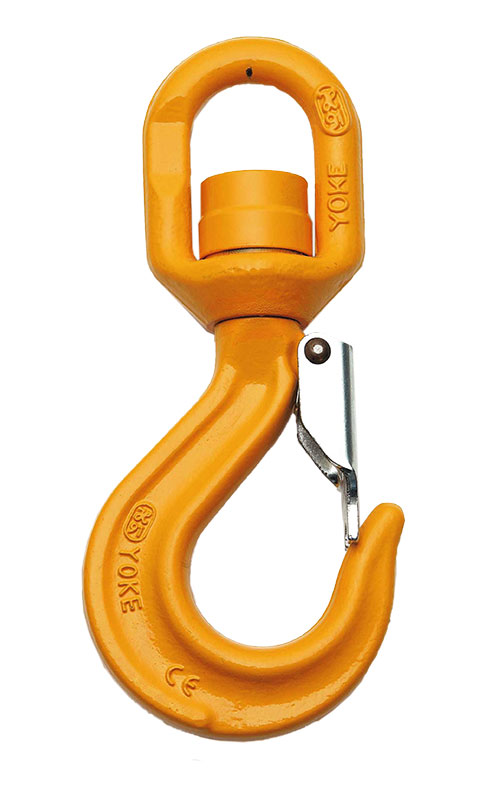

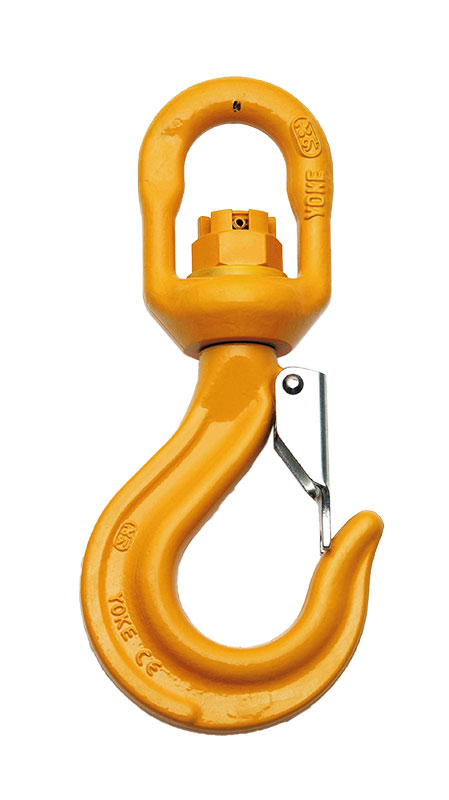

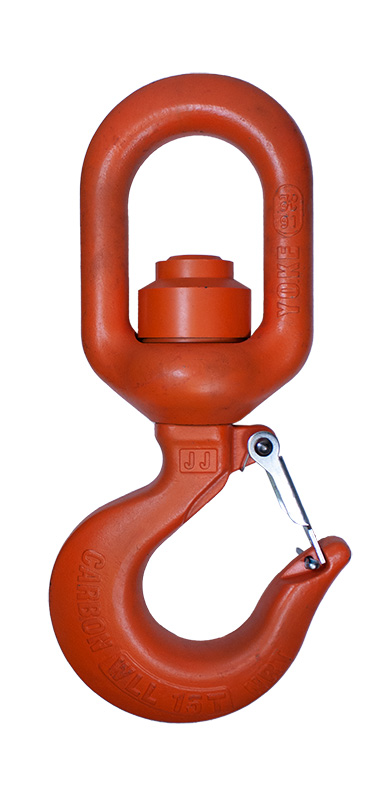

Sperrekrok med kulelagersvivel G80

Sperrekroken har integrert kulelagersvivel som gir fri rotasjon under belastning. Dette reduserer vridning i wire, kjetting og annet løfteredskap og gir enklere håndtering av lasten.

360 graders rotasjon under belastning Roterer 360° under belastning ved hjelp av integrert kulelagersvivel.
Produkt nr. WLL/tonn Dim./mm Åpning/mm Last høyde/mm Vekt/kg
900208 2,0 7/8 28,5 170 0,95
900210 3,15 10 31 207 1,71
8-049N-10 3,15 10 36 189 1,6
900213 5,3 13 40 248 3,13
900216 8,0 16 45 295 5,44
900220 12,5 20 56 356 9,5
904022 15,0 22 70 441 16

Produsert iht. EN 1677-3 (Grade 80).
Sikkerhetsfaktor: 4:1.

Sperrekrok med kulelagersvivel G80

Klikk på bildet for større visning.

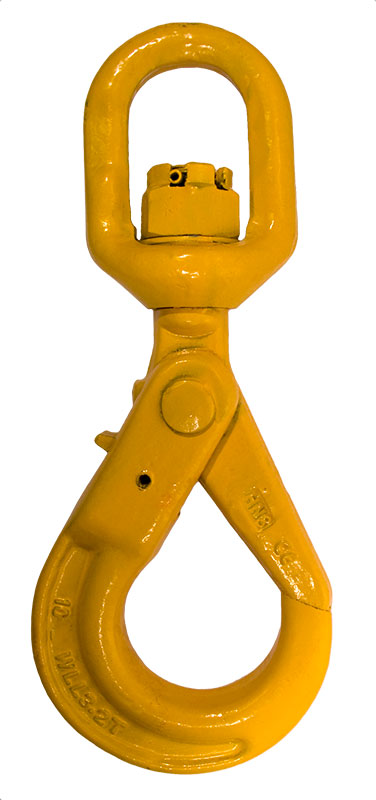

Sikkerhetskrok med svivel G80

Selvlåsende sikkerhetskrok med svivel for Grade 80-applikasjoner. Sortimentet på siden dekker kapasiteter fra 1,12 til 8 tonn.

Produkt nr. WLL/tonn Dim./mm
51900010 1,12 6
51900020 2,00 7/8
51900032 3,15 10
51900050 5,30 13
51900080 8,00 16

Produsert iht. EN 1677-3 (Grade 80).
Sikkerhetsfaktor: 4:1.

Sikkerhetskrok med svivel G80

Klikk på bildet for større visning.

William Hackett HA Offshore svivelkrok med kulelager

William Hackett HA Offshore er en kraftig selvlåsende svivelkrok med integrert kulelagersvivel, utviklet for krevende løfteoperasjoner med høye krav til dokumentasjon og materialkvalitet.

Kroken er opprinnelig utviklet for offshoreindustrien og bruk på kranwirer (crane pennant wires), men egner seg også til krevende industri-, maritime- og spesialløft.

360 graders rotasjon under belastning Roterer 360° under belastning ved hjelp av integrert kulelagersvivel.

Dokumentasjon

EN 10204 3.1 materialsertifikat. 100 % MPI-testet og prøvebelastet til 2,5 × WLL.

Materialegenskaper

Charpy-slagseighet 42 J ved −20 °C og maksimal hardhet 39 HRC.

Temperatur

Driftstemperatur fra −40 °C til +380 °C uten reduksjon av WLL.

Kapasitet

Kjettingdimensjoner 13–32 mm. WLL 6,7–40 tonn ved sikkerhetsfaktor 4:1.

Se dimensjoner og tekniske data
Dimensjonstegning William Hackett HA Offshore svivelkrok
Art.nr. Kjettingdim. (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm) WLL (tonn) 4:1 WLL (tonn) 5:1 Vekt (kg)
OS-H14-13 13 59,0 55,0 53,6 63,0 295,0 138,0 32,0 354,0 40,0 17,0 6,7 5,4 4,40
OS-H14-16 16 66,0 62,0 62,0 75,0 348,0 170,0 38,0 424,0 50,0 21,5 10,0 8,0 7,48
OS-H14-20 20 76,0 76,0 76,0 85,0 399,0 191,0 50,0 489,0 62,0 26,5 16,0 12,8 12,68
OS-H14-22 22 100,0 97,0 79,0 100,0 469,0 205,0 52,0 566,0 65,0 33,0 19,0 15,2 18,81
OS-H14-26 26 119,0 123,0 100,0 107,0 565,0 251,0 60,0 688,0 81,0 42,0 26,5 21,2 31,40
OS-H14-32 32 153,0 152,0 143,0 152,0 680,0 329,0 75,0 830,0 101,0 52,0 40,0 32,0 61,00
William Hackett HA Offshore selvlåsende svivelkrok

Klikk på bildet for galleri.

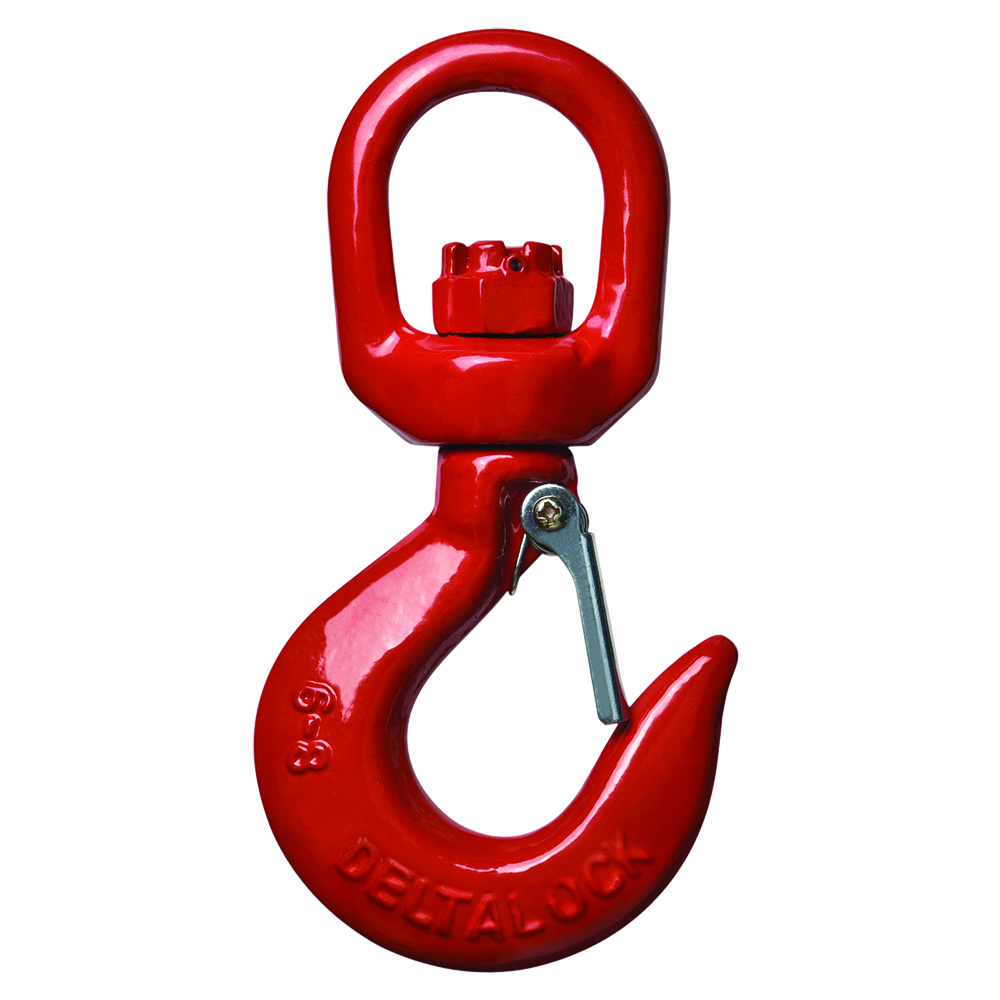

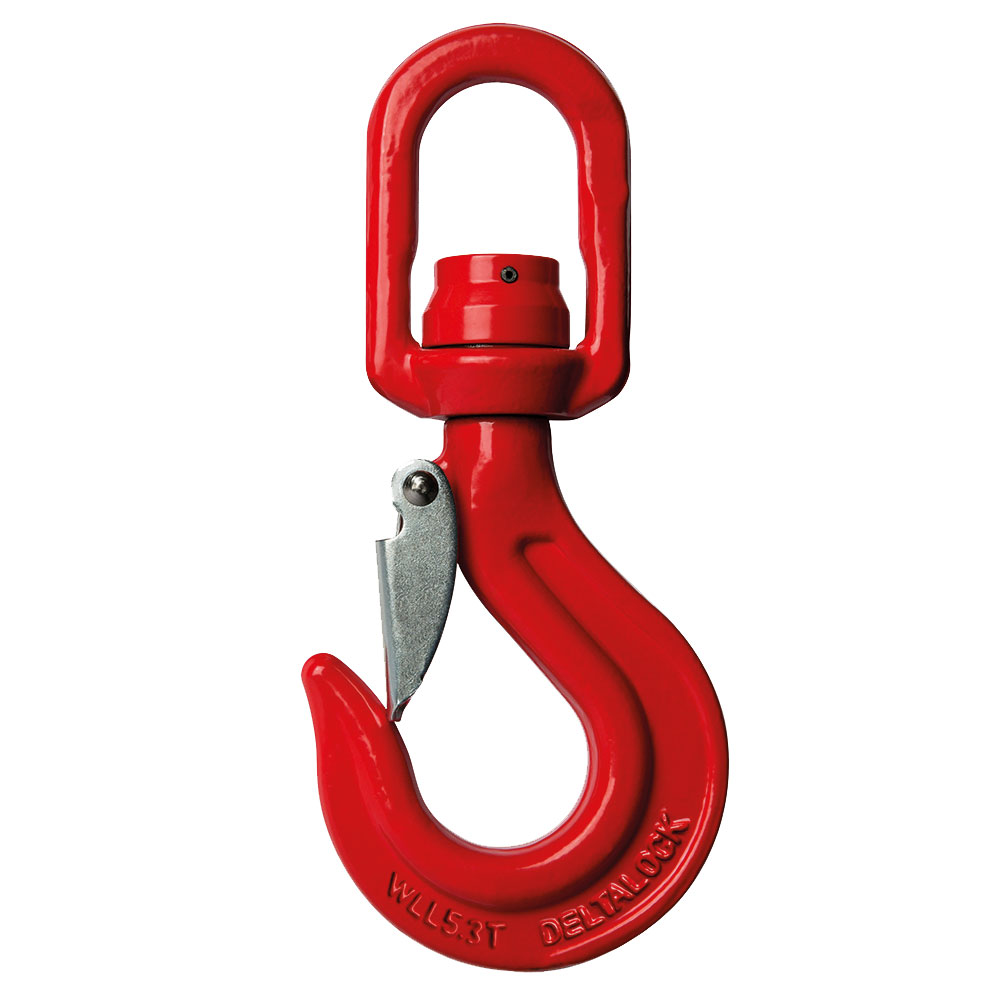

DELTA sperrekrok med kulelagersvivel G80

DELTA sperrekrok med integrert kulelagersvivel er utviklet for løfteoperasjoner der det er behov for fri rotasjon under belastning. Kulelagersvivelen reduserer vridning og gir enklere håndtering av lasten.

360 graders rotasjon under belastning Roterer 360° under belastning ved hjelp av integrert kulelagersvivel.
Se dimensjoner og tekniske data
Dimensjonstegning DELTA sperrekrok med kulelagersvivel
Produkt nr. WLL/tonn Dim./mm A B D E F G H Vekt/Kg
YE.8.088.10 3,15 10 50 42 31 30 105 23 205 1,7
YE.8.088.13* 5,3 13 58 50 44 38 135 32 242 3,0
YE.8.088.16* 8 16 64 61 45 46 161 38 292 5,3
YE.8.088.20* 12,5 20 86 74 56 50 192 49 356 9,5

* Bestillingsvare. Normalt 1–2 arbeidsuker.

Produsert iht. EN 1677-3 (Grade 80).
Sikkerhetsfaktor: 4:1.

DELTA sperrekrok med kulelagersvivel G80

Klikk på bildet for galleri.

Trenger du en svivelkrok til en bestemt applikasjon?

Oppgi gjerne ønsket WLL, tilkobling, dimensjoner og om kroken skal kunne rotere under belastning, så hjelper vi deg med riktig løsning.
