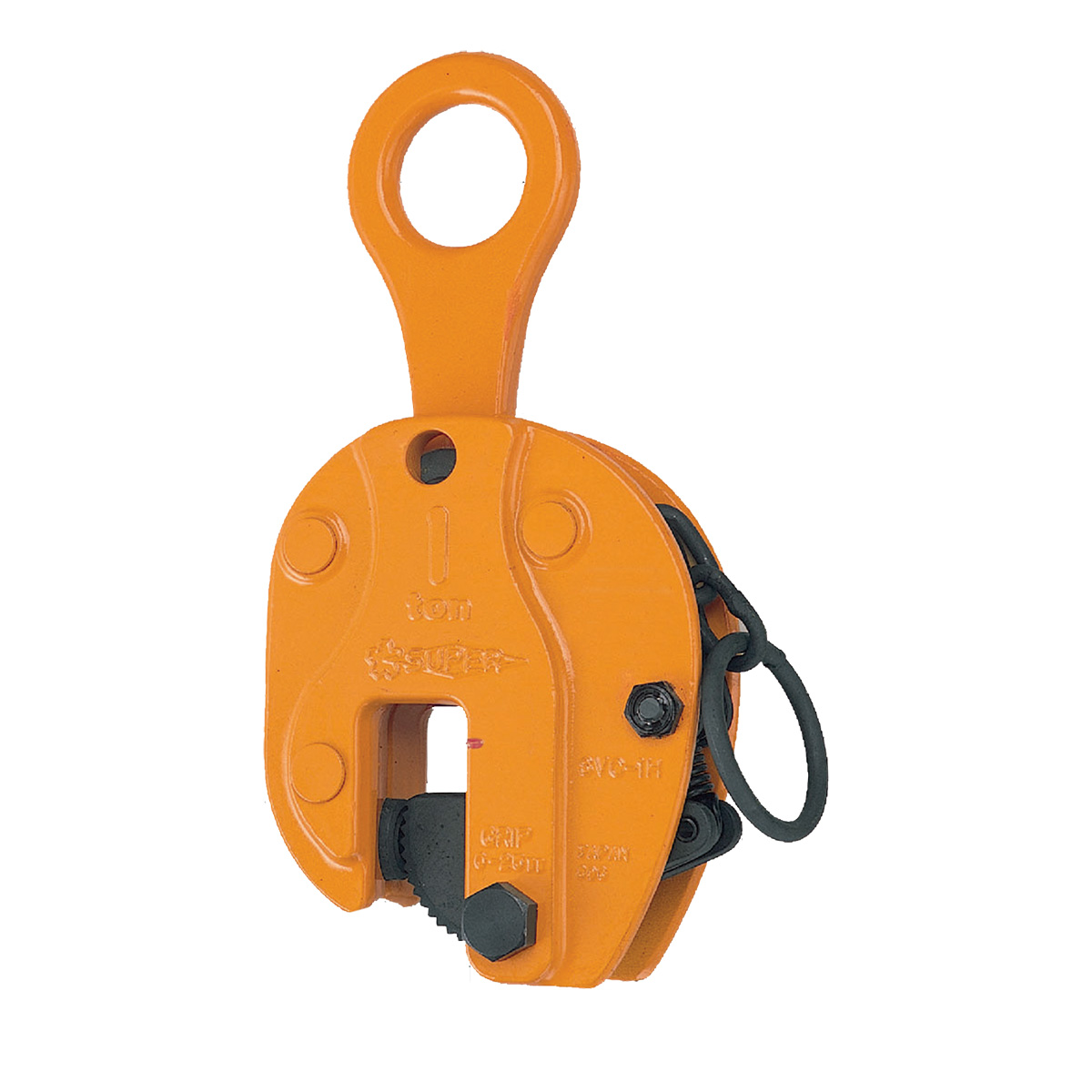

Plateklype SVC-H

Plateklype SVC-H for vertikal løfting av stålplater

Plateklype SVC-H er en standard løsning for vertikal løfting av stålplater og stålkonstruksjoner. Klypen er utstyrt med låsehåndtak og fjærbelastet mekanisme som gir et sikkert og stabilt grep under løfteoperasjoner.

Når belastningen øker, vil klypen automatisk øke klemkraften, noe som gir ekstra sikkerhet under bruk. Den robuste konstruksjonen i spesialherdet stållegering sikrer lang levetid og høy driftssikkerhet.

Egenskaper

For vertikal løfting av stålplater og konstruksjoner
Låsehåndtak for sikker og kontrollert bruk
Fjærbelastet mekanisme gir sikkert grep
Økende klemkraft ved økt belastning
Produsert i spesialherdet stållegering
Sikkerhetsfaktor 5:1

Bruksområde

SVC-H plateklype brukes i verksted, industri og byggeplasser der det er behov for sikker håndtering av stålplater i vertikal posisjon.

Dimmensjoner

Artikkel nr.	WLL tonn	Åpning mm	L	L1	L2	H(MAX)	H1	H2	H3	H4	D	D1	T	T1	T2	N.W. (kg)
SVC1H	1	0- 25	152	42	32	310	185	90	69	45	85	48	81	59	16	6.0
SVC2H	2	0-30	172	48	39	375	210	100	77	47	106	60	97	71	18	10.5
SVC3H	3	0-35	182	51	42	405	225	105	81	47	117	66	102	75	20	12.5
SVC5H*	5	0~40	220	65,5	49,5	455	260	120	95	49	148	84	122	92	22	21,5

For plateklyper som er merket med *, er hoveddelen laget av høyfast stålplater.

Bruk og sikkerhet ved løfting med plateklype SVC-H

Plateklype SVC-H er utviklet for vertikal løfting av stålplater og stålkonstruksjoner. Klypen benytter en låsehendel som holder klypen sikkert på platen under håndtering og posisjonering av lasten.

Når lasten løftes vil kammekanismen øke gripekraften i takt med belastningen. Dette gir et sikkert grep om materialet ved korrekt bruk innenfor oppgitt løftekapasitet og gripeområde.

Viktig informasjon: Bruk aldri plateklypen til høyfast stål med hardhet over 300 HB eller bløtt stål under 80 HB. Klypen er heller ikke beregnet for rustfritt eller syrefast stål.

Fordeler med låsehendel

SVC-H er utstyrt med låsehendel som holder klypen i låst posisjon under montering. Dette gjør det enklere å plassere klypen korrekt på platen før løft. Låsemekanismen bidrar også til økt sikkerhet dersom løfteredskapet blir slakt under håndtering. :contentReference[oaicite:1]{index=1}

Kontroll før bruk

Før bruk bør klypen kontrolleres for skader, deformasjon, sprekker, slitasje på kam og gripeflate, samt korrekt funksjon av låsehendel og sjakkel. Klyper med skader eller manglende merking skal tas ut av bruk.

Bevegelige deler bør holdes rene og smurte. Eventuelt smøremiddel må ikke komme på kam eller gripeflater, da dette kan redusere gripeevnen. :contentReference[oaicite:2]{index=2}

Typiske bruksområder

Vertikal løfting av stålplater
Montering av stålkonstruksjoner
Verksted- og industriproduksjon
Bygg- og anleggsprosjekter
Verft og maritim industri

Vanlige spørsmål om plateklype SVC-H

Hva er forskjellen mellom SVC-H og SVC-E?

SVC-H benytter låsehendel, mens SVC-E benytter en annen type låsemekanisme. Begge modellene er utviklet for vertikal løfting av stålplater, men SVC-H er den tradisjonelle modellen med låsehendel.

Kan SVC-H brukes til horisontale løft?

Nei. SVC-H er konstruert for vertikale løft og skal kun brukes i henhold til produsentens anvisninger.

Kan SVC-H brukes på rustfritt stål?

Nei. Klypen er ikke beregnet for rustfritt eller syrefast stål.

Hvorfor er kontroll før bruk viktig?

Slitasje på kam, gripeflater eller låsemekanisme kan redusere sikkerheten. Derfor bør klypen kontrolleres før hver bruk.

Last ned brukermanual for SVC-H
