Toppringer, masterlinker og løftehoder brukes som forbindelse mellom krankrok
og løfteredskap. Vi leverer løsninger til kjettingskrev, fiberskrev, wirestropper
og annet profesjonelt løfteutstyr, blant annet i Grade 80 og Grade 100.
Klikk på bildet for galleri.
Grade 80 / 100flere utførelser
1–4 partkjettingskrev
Opptil 125 tWLL i vist type M-sortiment
Toppringer for 1- og 2-parts kjettingskrev.
Løftehoder for 3- og 4-parts kjettingskrev.
Kan også brukes med fiberskrev, wirestropper og annet løfteredskap når dimensjonering og utførelse er korrekt.
Flere størrelser og arbeidslaster for profesjonelle løfteoperasjoner.

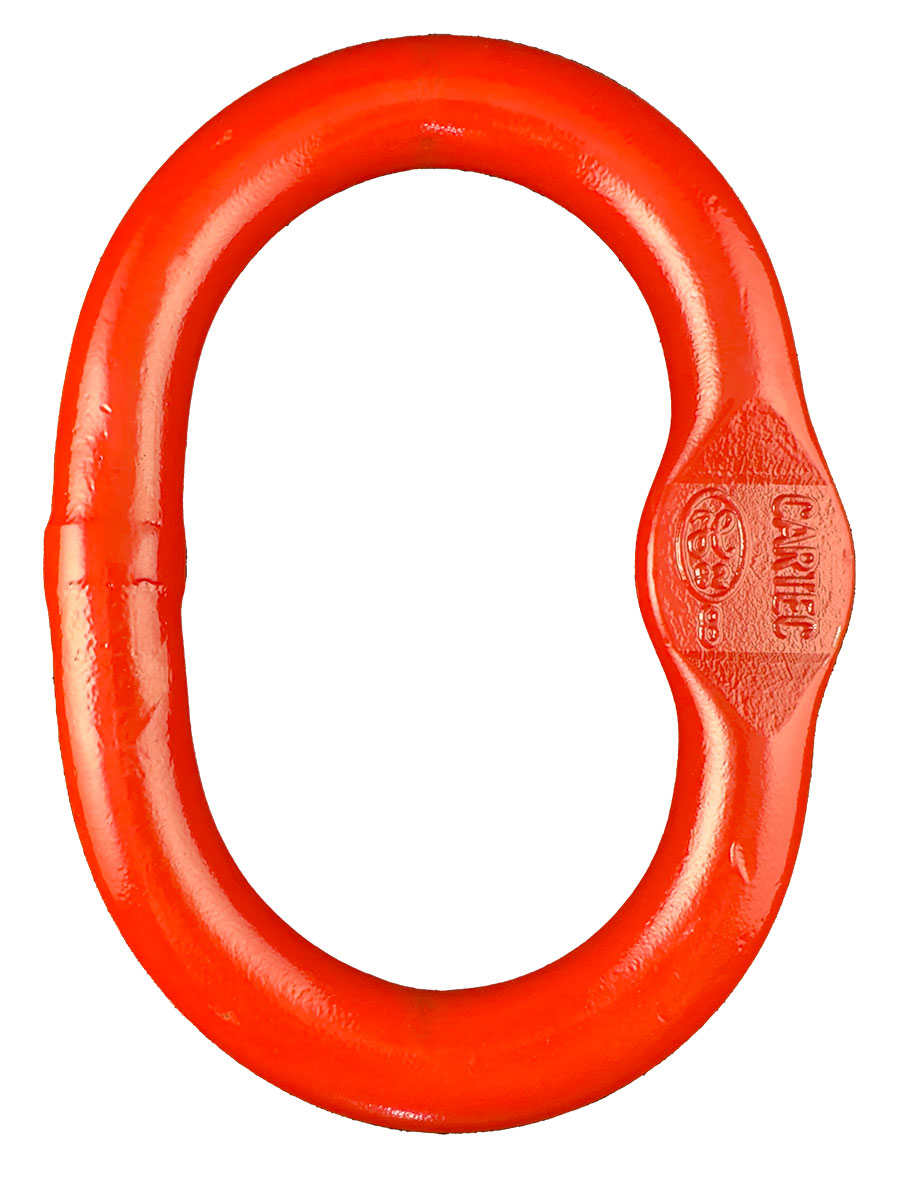

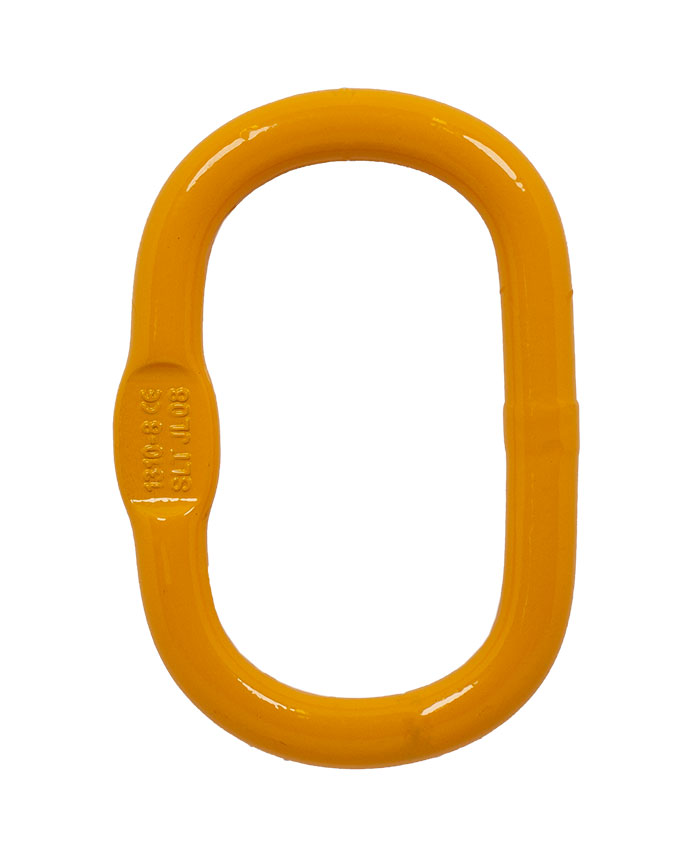

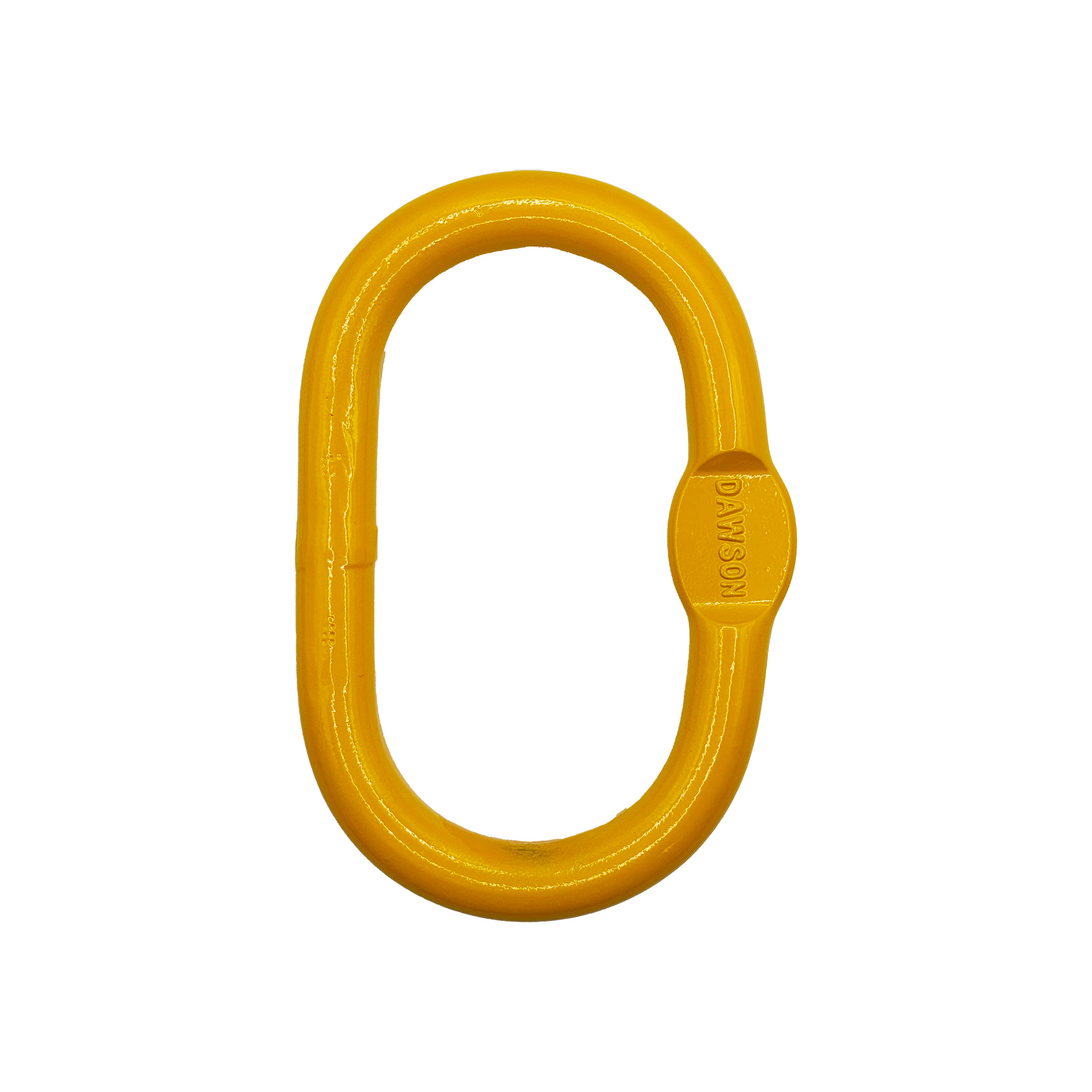

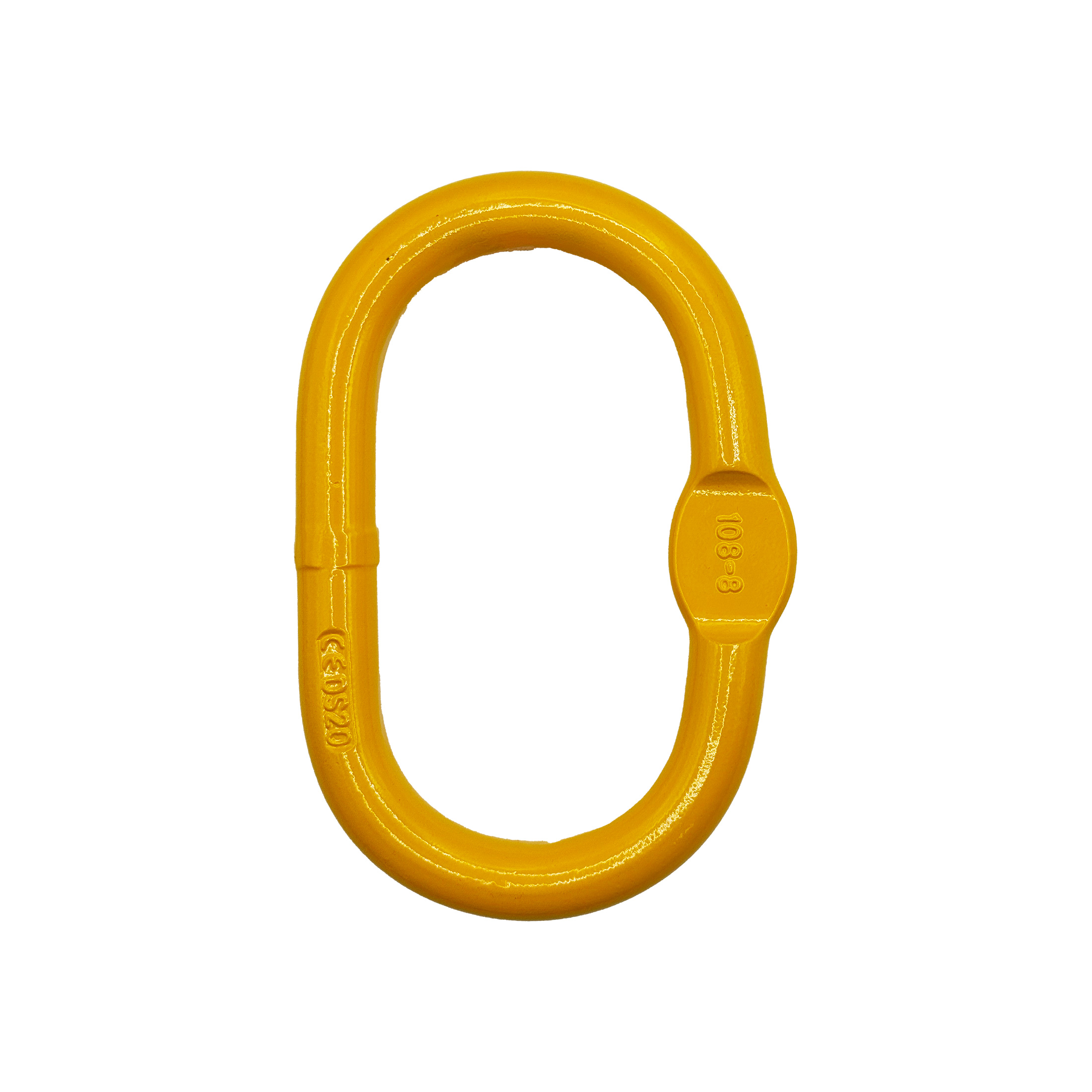

Toppring type SLR, MF og MFF benyttes ofte på 1- og 2-parts
kjettingskrev i Grade 80. Den flate utformingen er utviklet for
montering av omega-koblinger, som gir en sikker og kompakt
forbindelse mellom toppringen og kjettingpartene.
Løsningen gir god bevegelighet og er mye brukt på moderne kjettingredskap.
Produkt nr.
WLL/tonn
Betegnelse
SLR-0806-8
2,5
MFF-0806-8
SLR-1008-8
4
SLR-1008-8
SLR-1310-8
7,5
SLR-1310-8
CMS1613H
10
CMS - 1613 -8
SLR-1613-8
10
SLR-1613-8
B14485
17
MF-2016-10
B14486
25
MF-2220-10
Sikkerhetsfaktor: 4:1.
Klikk på bildet for galleri.

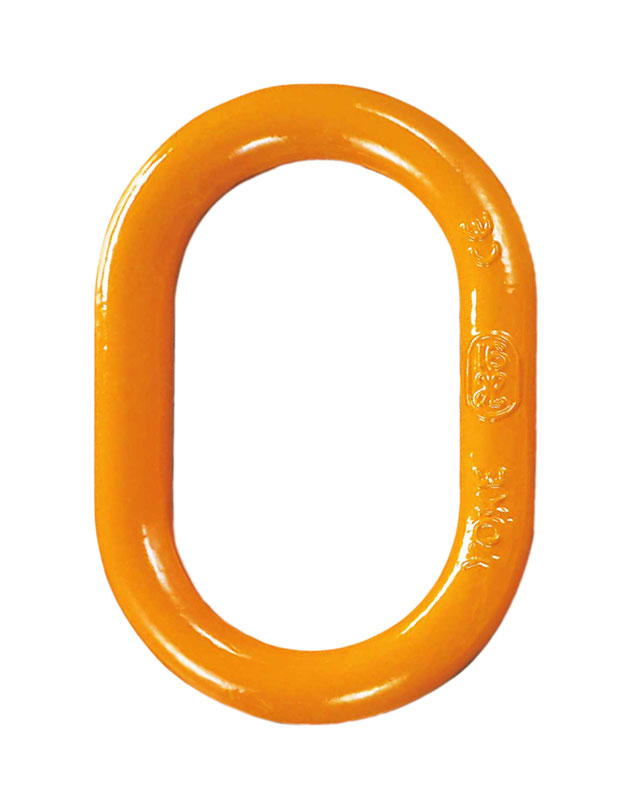

Toppring type M
Type M er en tradisjonell smidd toppring (masterlink) som benyttes på
1- og 2-parts kjettingskrev, fiberskrev og wirestropper. Den ovale
utformingen gir god tilpasning mot krankrok og gjør monteringen enkel
ved bruk av koblingsledd eller andre løftekomponenter.
Toppringene leveres i flere størrelser og arbeidslaster (WLL).
Se modeller og WLL – 1,25 til 125 tonn
Produkt nr.
WLL/tonn
Betegnelse
Z101271
1,25
M- 6-10
Z101272
2,5
M- 86-10
Z101273
4
M-108-10
Z101274
5,4
M-13-10
Z101267
7,5
M-1310-10
Z101268
10
M-1613-10
Z101247
12
M-19-10
Z101269
17
M-2016-10
Z101270
25
M-2220-10
Z101275
28
M-2622-10
Z101284
33
M-32-10
Z101276
43
M-3226-10
Z101277
56
M-3632-10
Z101278
70
M-4536-10
Z101279
90
M- 90T-10
Z101280
125
M-125T-10
Sikkerhetsfaktor: 4:1.
Klikk på bildet for større visning.

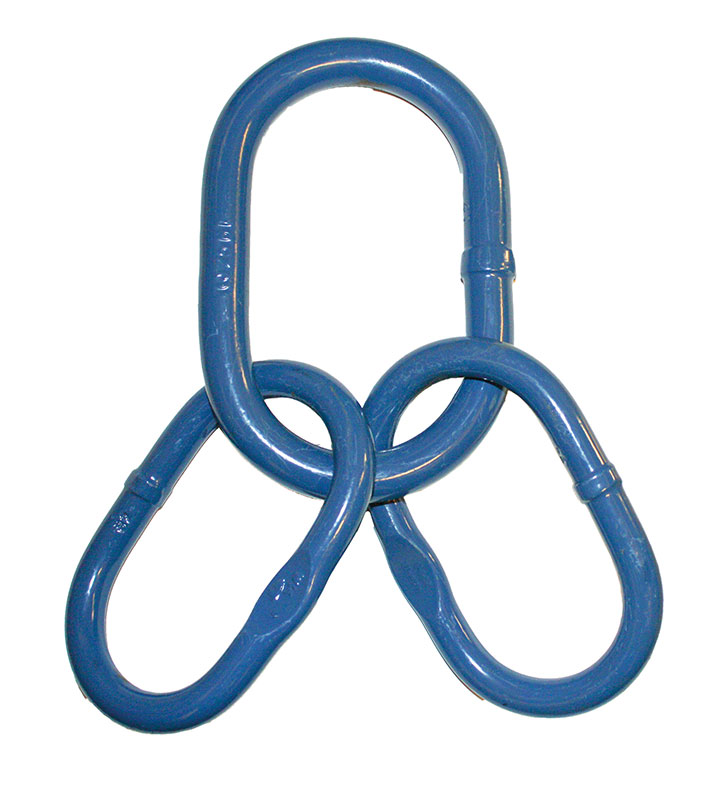

Løftehode type Q
Løftehode type Q består av en hovedring med to underliggende mellomringer
og benyttes på 3- og 4-parts kjettingskrev.
Konstruksjonen fordeler belastningen mellom kjettingpartene og gir plass
for korrekt innfesting av koblingsledd og løftekomponenter.
Dette er en vanlig løsning for flerpunkts kjettingskrev med høy arbeidslast.
Produkt nr.
WLL/tonn SF 5:1 / 4:1
Betegnelse
301501
4,1 / 5,1
Q.16.B
301502
6,5 / 8,1
Q.20.B
301503
8,2 / 10,3
Q.22.B
301504
10,7 / 13,4
Q.25.B
301505
12,9 / 16,1
Q.28.B
301506
17,1 / 21,4
Q.32.B
301507
28,1 / 35,1
Q.38.B
WLL i tabellen er oppgitt for 0–45°. Tabellen viser verdier ved
sikkerhetsfaktor 5:1 / 4:1.
Klikk på bildet for større visning.
Bruksområder
Kjettingskrev
Toppringer og løftehoder brukes som toppkomponenter på 1-, 2-, 3- og
4-parts kjettingskrev, avhengig av type og dimensjonering.
Andre løfteredskaper
Aktuelle produkter benyttes også med fiberskrev, rundslingskrev,
wirestropper og spesialredskap.
Valg av riktig toppring eller løftehode
Valget skal tilpasses arbeidslast (WLL), antall parter, dimensjoner og
gjeldende krav for løfteutstyret. Sortimentet på siden er et utvalg;
andre typer, dimensjoner og kapasiteter kan også leveres.
Finner du ikke riktig type?
Send oss gjerne WLL, antall parter og informasjon om hvilket løfteredskap
komponenten skal brukes sammen med.
